0-10-V-LED-Dimmung: Steuersignal und Last getrennt halten

Verstehe das 0-10-V-Signal, die Anforderungen an den Treiber, das Verhalten am unteren Ende und die Verdrahtungsgrenzen, bevor du ein analoges Dimmersystem anschließt.

Prüfstatus

Redaktionelle Neufassung / Protokoll und Treiber prüfen14 Min. Lesezeit / aktualisiert 2026-09-02

Eine Beleuchtungsidee, aber unsicher, welche Teile zusammenpassen? Erzähl uns, was du bauen möchtest, wo es eingesetzt wird und welche Hardware vorhanden ist. Wir prüfen Lichtquelle, Spannung, LED-IC oder Kanalzahl, Controller, Treiber, Netzteil, Verdrahtung und Steuerpfad und ordnen vor dem Kauf einen praktikablen DIY-Smart-Lighting-Aufbau zu. Diese Prüfung vor dem Kauf ist ohne Aufpreis enthalten, damit du sicher bestellen und nach Ankunft der Teile loslegen kannst.

01 / Kurzantwort

0-10 V ist ein analoges Kleinspannung-Steuersignal und ersetzt nicht den Treiberausgang. Ein vollständiges System braucht kompatiblen Dimmer, ein Steuerpaar, Treiber und Lichtquelle; Netz- und DC-Lastpfad müssen getrennt bleiben und das Verhalten im unteren Bereich muss geprüft werden.

Für wen ist das?

Für Lichtplaner und Installateure, die 0-10-V-Steuerung für kompatible LED-Treiber und Streifensysteme festlegen

Referenzdiagramm zur Erklärung des 0-10-V-LED-Dimmsignals

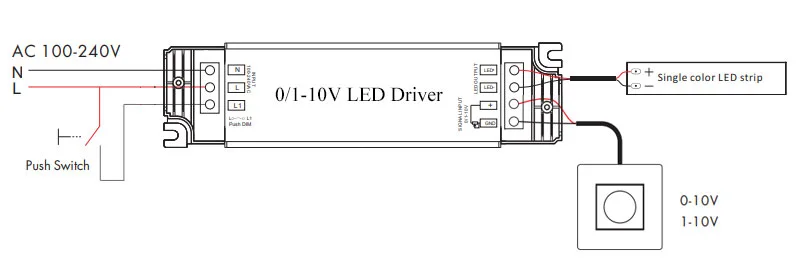

Referenzdiagramm / das Dimmkabel ist ein Steuersignal und ersetzt nicht den Ausgangspfad des Treibers

KONTROLLPUNKT / 01

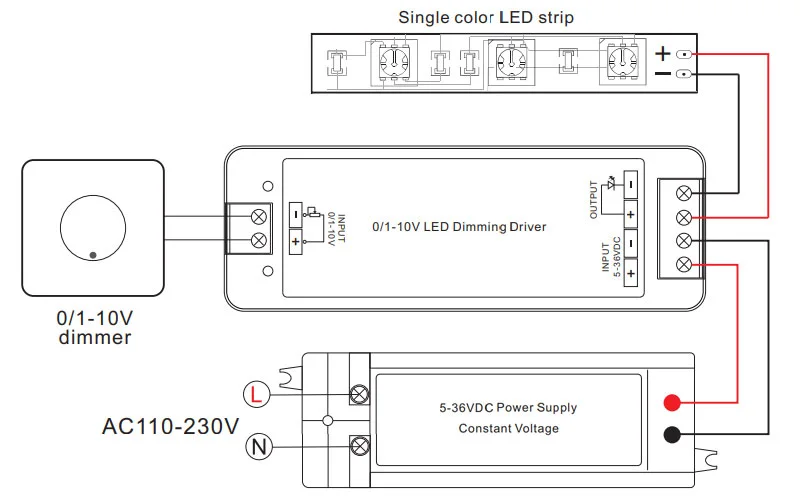

Signal und Lichtversorgung trennen

In einem 0-10-V-System sendet das Steuergerät ein Spannungssignal an einen Treiber, der es auswerten kann. Der Treiber erhält weiterhin seine erforderliche Netzspannung und erzeugt den Ausgang für LED-Streifen oder Leuchte. Ein zweiadriges Dimmkabel ersetzt daher keine Versorgungsleiter. Zeichne Steuerpaar und Strompfad als zwei getrennte Kreise, bevor du Kabel oder Klemmen auswählst.

  • Bestätige ausdrücklich, dass der Treiber 0-10-V-Steuerung akzeptiert.
  • Kennzeichne das Signalpaar und trenne es vom Lastenausgang.
  • Führe 0-10 V weder einer rohen LED-Leiste noch einem fremden PWM-Eingang zu.

KONTROLLPUNKT / 02

0-10-V- und 1-10-V-Verhalten prüfen

Eine 0-10-V-Schnittstelle kann ein niedriges Signal für Aus oder Mindestleistung verwenden, während eine 1-10-V-Schnittstelle meist einen von null verschiedenen Mindestwert behält. Der konkrete Treiber und Dimmer bestimmen, ob das kleinste Signal Aus, eine niedrige Stufe oder einen Fehler erzeugt. Für vollständiges Ausschalten kann ein mit dem Treiber ausdrücklich kompatibles Relais, Enable-Eingang oder eine separate Schaltmethode nötig sein.

  • Halte minimale und maximale Steuerspannung im Übergabeprotokoll fest.
  • Prüfe, ob der Dimmer den Signalstrom liefert oder senkt.
  • Teste den Aus-Zustand, statt null Volt mit Dunkelheit gleichzusetzen.

KONTROLLPUNKT / 03

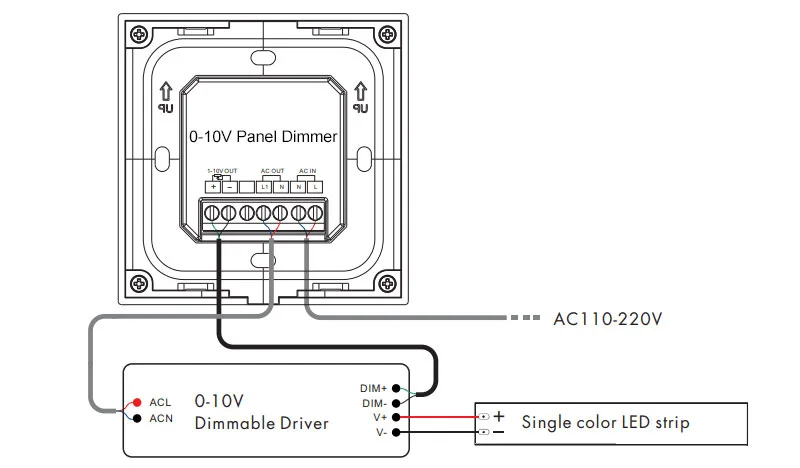

Treiber, Dimmer und Last abstimmen

Ein 0-10-V-Wandgerät kann für eine bestimmte Zahl oder Art von Treibern ausgelegt sein, während der Treiber Grenzen für Signalbereich, Leitungslänge und Last hat. Der LED-Streifen muss zu Ausgangsspannung und -strom passen; Profile oder Controller auf der DC-Seite müssen ihre eigenen Grenzen einhalten. Leite Kompatibilität nicht aus einer Produktkategorie ab, sondern aus dem genauen Treiberhandbuch und der Steuerverdrahtung.

  • Prüfe Eingang, Ausgang, Dimmverfahren und Mindestlast des Treibers.
  • Prüfe Signalkapazität des Dimmers und die Zahl angeschlossener Treiber.
  • Führe LED-Last und Steuersignal im selben Projektdatensatz.

KONTROLLPUNKT / 04

Unteres Ende und Leitungsweg planen

Der nutzbare Dimmumfang kann am unteren Ende kleiner werden, weil Treiber und Lichtquellen auf kleine Steueränderungen unterschiedlich reagieren. Lange Steuerleitungen bringen eigene Leitungs- und Störungsfragen mit sich; das DC-Lastkabel hat zusätzlich seinen Spannungsabfall. Führe, beschrifte und beende beide Wege bewusst. Wird ein gleichmäßiger niedriger Pegel oder ein definierter Aus-Zustand verlangt, muss er ein Abnahmekriterium für die Musterprüfung sein.

signal_v = measure_control_pair()
output = observe_driver(signal_v)
accept = min_level <= target && off_state == required_behavior

KONTROLLPUNKT / 05

Mit Messgerät und echter Last in Betrieb nehmen

Vergleiche vor dem Einschalten die Klemmen von Treiber und Dimmer mit ihren Handbüchern. Miss das Steuersignal bei Minimum, Mitte und Maximum und beobachte danach LED-Ausgang, Flimmern, Farbstabilität und Neustartverhalten. Wiederhole den Test mit der vollständigen Treiberzahl und dem endgültigen Leitungsweg. Dokumentiere Polarität, Messbereich, Mindestleistung, Ausschaltmethode, Treibervariante und den genauen angeschlossenen Streifen oder die Leuchte.

  • Beurteile das System nicht mit unbelastetem Treiber oder Ersatzstreifen.
  • Prüfe bei mehreren Treibern das Signal am entferntesten Gerät.
  • Lass dort, wo es das Projekt braucht, eine manuelle Reservebedienung oder Service-Trennung vor.

FEHLERBILDER

Was meistens schiefgeht

  • Das 0-10-V-Paar wird mit dem LED-DC-Ausgang verwechselt.
  • Ein 1-10-V-Dimmer und ein 0-10-V-Treiber werden verbunden, ohne das Mindestverhalten zu prüfen.
  • Streifen oder Leuchte werden an einen Treiber mit anderer Ausgangsspannung oder Dimm-Schnittstelle angeschlossen.
  • Die Anzahl der Treiber überschreitet Signalkapazität oder Leitungsangaben des Dimmers.
  • Das System wird nach dem Gefühl am Wandschalter freigegeben, ohne Signalbereich und reale Lichtleistung zu messen.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.

Vor der Installation

Gleiche die gewählte Spannung, Lichtquelle, den Treiber, Controller, die Firmware und die Montagebedingungen mit dem Produktdatensatz und dem Projektbriefing ab.

FAQ / SCHNELLE ANTWORTEN

Häufige Fragen zu diesem Lichtaufbau

Versorgt 0-10 V einen LED-Streifen mit Strom?

Nein. Es ist ein Steuersignal. Der LED-Streifen braucht weiterhin einen kompatiblen Treiber oder ein Netzteil, das den erforderlichen Eingang in den richtigen Kleinspannungsausgang umsetzt.

Schaltet null Volt das Licht immer aus?

Nein. Der tatsächliche Mindestwert hängt vom 0-10- oder 1-10-V-System und vom Treiber ab. Für einen zuverlässigen Aus-Zustand kann eine separate Schalt- oder Enable-Methode nötig sein.

Kann jeder 0-10-V-Dimmer mit jedem LED-Treiber verbunden werden?

Nein. Prüfe in den genauen Handbüchern Signalquelle oder -senke, Mindestlast, Treiberschnittstelle, Leitung, Polarität und die Zahl der angeschlossenen Treiber.
