Adressierbare 24-V-LED-Streifen: Pixelgruppen, Leistung und Controller prüfen

KONTROLLPUNKT / 01

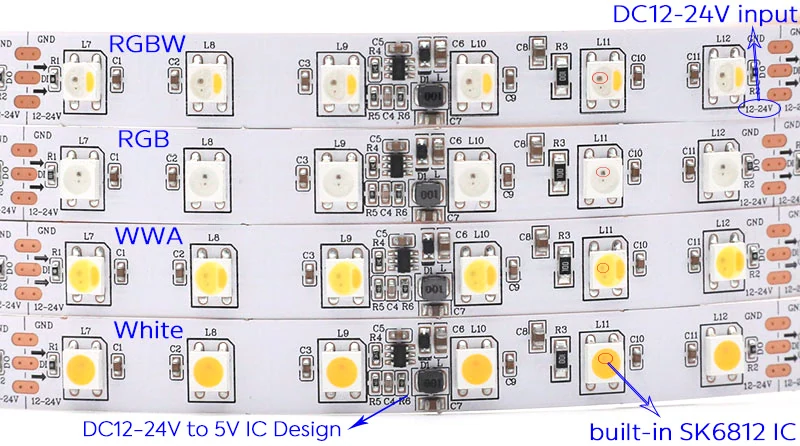

Lies, was adressierbare 24 V praktisch bedeuten

Ein 24-V-Streifen kann lokale Wandlung oder serielle LED-Gruppen hinter jedem Steuer-IC verwenden. Der Controller kann LED-Gruppen statt jedes sichtbaren Emitters ansprechen. Das Produkt ist dann möglicherweise auf Segment- oder Pixelgruppenebene steuerbar, ohne dass jede Diode unabhängig ist. Frage nach steuerbarer Einheit, Schnittabstand, Watt pro Meter und Datenprotokoll, statt dich auf das Wort individuell zu verlassen.

• Eingangsspannung, LED-Gruppierung und Steuerauflösung sind getrennte Produktfelder.
• Zähle Pixel oder steuerbare Gruppen, nicht nur sichtbare LEDs.
• Trenne das 24-V-Beispiel aus der Quelle von jeder konkreten LumaCircuit-Variante.

KONTROLLPUNKT / 02

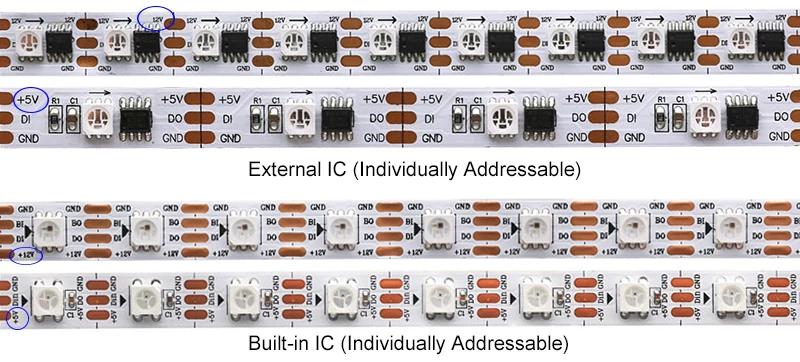

Vergleiche externe und integrierte Steuerelektronik

Bei einer externen IC-Anordnung kann das Steuerelement außerhalb der LED-Gruppe liegen; bei einer integrierten Anordnung sitzt es im Streifenabschnitt. Diese Konstruktion verändert Schnittmarken, Pixelauflösung, Fehlerverhalten und die Informationen, die der Controller benötigt. Fotografiere den ersten Abschnitt, finde Dateneingang und -ausgang und notiere den genauen IC, bevor du in WLED einen LED-Typ auswählst.

• Notiere die Zahl der LEDs je steuerbarer Gruppe.
• Prüfe Pfeile sowie Markierungen für Data-In, Data-Out, Versorgung und Masse.
• Leite einen unterstützten IC nicht allein aus einem drei- oder vieradrigen Stecker ab.

KONTROLLPUNKT / 03

Nutze den Spannungsvorteil ohne den Datenplan zu verlieren

Bei gleicher Leistung bedeutet eine höhere Versorgungsspannung im selben Zweig meist weniger Strom, was Kabel- und Einspeiseplanung erleichtern kann. Sie beseitigt weder Kontaktwiderstand, Spannungsabfall im Streifen und Sicherungen noch die nötige passende Versorgung. Der Controller muss das exakte Signalformat senden, und der Streifen braucht bei entsprechender Schaltung weiterhin eine gemeinsame Referenz.

load_w = length_m * watts_per_m
current_a = load_w / 24
supply_w >= load_w * 1.20
data_path = exact_IC + direction + color_order

KONTROLLPUNKT / 04

Einspeisung und Zweigschutz planen

Beginne mit der angegebenen Maximallast und der längsten Kabelstrecke. Verwende Sicherungen, Stecker und Leiterquerschnitte passend zu Strom und Installationsgrenze und miss die Spannung am Streifen in einem wiederholbaren hellen Zustand. Auch ein 24-V-Streifen kann Farbverschiebung oder eine tote Gruppe zeigen, wenn Versorgung, Stecker oder der entfernte Pfad der Engpass sind.

• Halte Messungen an Versorgung und Streifen im Projektprotokoll fest.
• Trenne Datenverlängerungen von Hochstrom-Versorgungszweigen.
• Verwende ein Profil oder eine Montagefläche, die die gewählte thermische Last trägt.

KONTROLLPUNKT / 05

Auflösung und Farbreihenfolge am Tisch nachweisen

Verbinde den kürzesten bekannten Gutabschnitt, konfiguriere den erkannten LED-Typ, stelle Pixel- oder Gruppenzahl ein und prüfe dauerhaft Rot, Grün, Blau und Weiß. Lass anschließend eine Einzelpixel- oder Gruppenjagd durch den Streifen laufen, um echte Auflösung und Datenrichtung zu prüfen. Speichere das funktionierende WLED-Profil mit Variante, Firmware, Helligkeitslimit, Versorgung und Verdrahtung, bevor du die gesamte Strecke installierst.

short_section -> solid_RGBW -> chase
verify: IC + group_count + color_order
then: restart + brightness_limit + recovery_preset

FEHLERBILDER

Was meistens schiefgeht

• Der 24-V-Eingang wird als ein unabhängig adressierbares Pixel je sichtbarer LED verstanden.
• Das WLED-Profil wird nur nach Spannung gewählt und IC oder Farbreihenfolge sind falsch.
• Eine höhere Versorgung wird verwendet, ohne Streifenlast und abgesicherten Zweig neu zu berechnen.
• Die Datenrichtung wird aus Steckerform oder Kabelfarbe abgeleitet.
• Die ganze Rolle wird installiert, bevor Gruppenauflösung und Spannung am entfernten Ende geprüft sind.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
