LED-Streifenleistung berechnen: Watt, Strom und nutzbare Reserve

KONTROLLPUNKT / 01

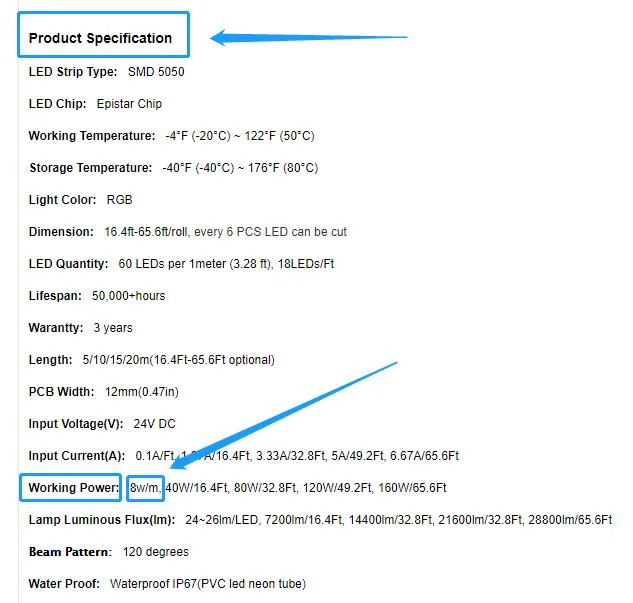

Watt pro Meter der genauen Variante ablesen

Beginne beim Datensatz des konfigurierten Streifens, nicht bei der Bezeichnung des LED-Gehäuses und nicht bei einem typischen Suchwert. Notiere Spannung, Watt pro Meter, Farb- oder Kanalzustand, IP-Ausführung und ob der Wert maximal oder typisch ist. Ein CCT- oder RGB-Streifen kann im Vollzustand eine andere Last haben als ein einfarbiger Streifen; auch der Controller kann einen kleinen Eigenverbrauch hinzufügen.

• Zum Dimensionieren der Versorgung die angegebene Maximallast verwenden.
• W/m immer mit der genauen Spannung und Variante verknüpfen.
• Keine Zahl von einer anderen Dichte, Beschichtung oder Farbfamilie übernehmen.

KONTROLLPUNKT / 02

Die installierte Länge ehrlich erfassen

Für die Berechnung zählt die bestromte Streckenlänge, nicht die Nennlänge der Rolle. Addiere alle Abschnitte jedes Abzweigs, berücksichtige den Zuschnitt und plane die Service-Schleife oder Ersatzleitung ein, die das Projekt benötigt. Wenn die endgültige Länge noch offen ist, berechne die Obergrenze und markiere die Stelle für einen zweiten Abzweig oder ein zweites Netzteil. Maßanfertigung macht die Prüfung von Schnittabständen und Verbindungen nicht überflüssig.

• Jeden Abzweig zählen und eine parallele Einspeisung nicht doppelt zählen.
• Bei schwer zugänglichen Einbauten eine dokumentierte Servicezugabe vorsehen.
• Streifenlänge und Kabellänge trennen, da sie Spannung unterschiedlich verlieren.

KONTROLLPUNKT / 03

Last- und Reserveformeln anwenden

Die Grundlast ist Watt pro Meter mal bestromte Meter. Wandle Watt durch Division durch die Betriebsspannung in Strom um und wähle anschließend eine Versorgung mit praktischer Planungsreserve. Eine Reserve von 20 % ist für viele Konstantspannungsaufbauten ein sinnvoller Ausgangspunkt, aber keine Zertifizierungsregel. Sie behebt weder schlechte Kühlung noch ein zu kleines Kabel oder einen inkompatiblen Dimmer.

strip_w = watts_per_m * energized_length_m
strip_a = strip_w / voltage_v
planned_supply_w >= strip_w * 1.20
planned_supply_a >= strip_a * 1.20

KONTROLLPUNKT / 04

Controller und jeden Abzweig ebenfalls dimensionieren

Das Netzteil ist nur eine Grenze. PWM-Controller, Decoder, Stecker, Sicherung, Kabel und Verteiler benötigen jeweils eine Strombelastbarkeit, die zur Aufteilung der Last passt. Bei RGB oder RGBW sind Gesamtstrom und Kanalstrom zu prüfen. Bei langen Strecken jeden Abzweig einzeln berechnen und den Einspeisepunkt festlegen. Steuersignal und Stromverteilung gehören in einen lesbaren Plan.

• Gesamt- und Kanalstrom mit der Controller-Nennleistung vergleichen.
• Abzweigschutz passend zu Kabel und Fehlerstrom vorsehen.
• Bei ungeeigneter Einseiteneinspeisung einen getrennten Strompfad verwenden.

KONTROLLPUNKT / 05

Die Berechnung am Prüfplatz verifizieren

Nach der Auswahl zuerst ein kurzes Muster und anschließend den geplanten Abzweig im vorgesehenen maximalen Zustand anschließen. Gleichspannung am Netzteil und am Streifen messen, Controller-Resets beobachten und Stecker- sowie Profiltemperatur nach dem Einschwingen prüfen. Für eine Produktions-BOM den realen Strom dokumentieren. Die Berechnung ist der Planungsinput; der Test unter Last belegt das Verhalten der gewählten Kombination.

• Den Zustand mit dem höchsten Strom prüfen, nicht nur eine Szene mit geringer Helligkeit.
• Bei Änderung von Streifen, Diffusor, Kabel oder Controller-Variante neu rechnen.
• Formel und Messwert mit der Projektübergabe aufbewahren.

FEHLERBILDER

Was meistens schiefgeht

• W/m einer anderen Variante wird verwendet und das Netzteil wird zu klein.
• Die Rollenlänge statt der tatsächlich bestromten Teilstrecken wird berechnet.
• 20 % werden als allgemeine Norm behandelt und Temperatur, Gehäuse, Kabel, Dimmung oder lokale Regeln werden ausgelassen.
• Das Netzteil schafft die Gesamtlast, aber Controller, Stecker, Sicherung oder ein Abzweig nicht den zugewiesenen Strom.
• Nur bei geringer Helligkeit wird geprüft; Spannungsabfall oder Erwärmung treten erst nach der Montage auf.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
