LED-Streifen an der Schaltungsgrenze schneiden und den Rest nutzbar halten

Den tatsächlichen Verlauf messen, den gültigen Schnittabstand finden, Kupferpads erhalten und das reparierte Ende vor dem Verbergen prüfen.

Prüfstatus

Technische Neufassung / Schnitt- und Variantenprüfung11 Min. Lesezeit / aktualisiert 2026-09-02

Eine Beleuchtungsidee, aber unsicher, welche Teile zusammenpassen? Erzähl uns, was du bauen möchtest, wo es eingesetzt wird und welche Hardware vorhanden ist. Wir prüfen Lichtquelle, Spannung, LED-IC oder Kanalzahl, Controller, Treiber, Netzteil, Verdrahtung und Steuerpfad und ordnen vor dem Kauf einen praktikablen DIY-Smart-Lighting-Aufbau zu. Diese Prüfung vor dem Kauf ist ohne Aufpreis enthalten, damit du sicher bestellen und nach Ankunft der Teile loslegen kannst.

01 / Kurzantwort

Die meisten LED-Streifen dürfen nur an markierten Schaltungsintervallen geschnitten werden. Ein sauberer Schnitt erhält Schaltung und Pads; eine korrekte Verbindung stellt anschließend elektrische und umgebungsbezogene Grenzen wieder her.

Für wen ist das?

Für alle, die LED-Streifen kürzen, Reststücke erhalten und ein geschnittenes Ende reparieren

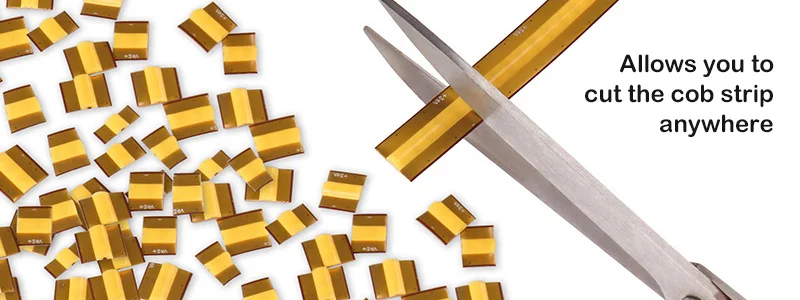

Referenzdiagramm eines flexiblen LED-Streifens mit festem Schnittmuster
Referenzdiagramm / die Schneidbarkeit folgt der Schaltung, nicht dem Aussehen des Streifens

KONTROLLPUNKT / 01

Bestätigen, dass die genaue Variante schneidbar ist

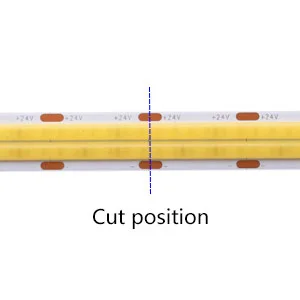

Nach Scherensymbolen, gestrichelten Linien, Kupferpads und einem dokumentierten Schnittabstand suchen. Der Abstand hängt von Spannung, Schaltungsgruppierung, Lichtquelle und manchmal dem adressierbaren Steuerdesign ab. Ein Streifen ohne sichtbare oder dokumentierte Grenze ist nicht zum Schneiden freigegeben. Manche COB-Varianten erlauben feinere oder freie Schnitte; das gilt nur für die spezifizierte Variante.

  • Schnittmarken vor der Montage fotografieren.
  • Abstand in Millimetern und im Längenplan festhalten.
  • Spulen- und Reststückkennzeichnung bis zur Inbetriebnahme zusammenhalten.

KONTROLLPUNKT / 02

Den echten Verlauf messen und markieren

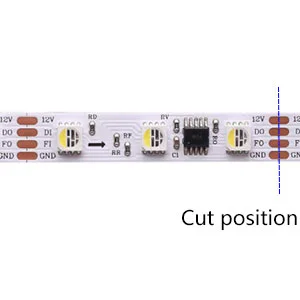

Profil, Ecke, Kabelausgang und Serviceschlaufe gemeinsam messen und danach die nächste gültige Schnittlinie markieren. Einen flexiblen Streifen nicht dehnen, um ein zu kurzes Maß auszugleichen, und das Spulenende nicht nur wegen einer scheinbar passenden Länge abschneiden. Bei adressierbaren Streifen zusätzlich Datenrichtung und genügend Pad-Fläche für Verbinder oder Lötleitung erhalten.

  • Breite von Verbindung und Endbehandlung in die Passprüfung einbeziehen.
  • Data-in-Pfeil an jedem digitalen Reststück erhalten.
  • Die Spule trennen, bevor Schere oder Messer angesetzt werden.

KONTROLLPUNKT / 03

Gerade und mit geringer Kraft schneiden

Ein geeignetes scharfes Werkzeug verwenden und auf der Markierung schneiden, ohne die Leiterplatte zu verdrehen. Ein schiefer Schnitt kann einen Schaltungsteil entfernen oder an einer Seite zu wenig Kupfer für die Verbindung lassen. Silikon, Beschichtung oder Phosphor sauber halten und nur das entfernen, was Verbinder oder Lötmethode benötigen. Beide Enden vor dem Verbinden prüfen.

  • Durch die Mitte der Kupfergrenze schneiden, wenn die Zeichnung das verlangt.
  • Platine nicht quetschen und keine Bauteile vom Schnittstück abreißen.
  • Nachbarpads nicht zerkratzen und nicht mit losem Lot überbrücken.

KONTROLLPUNKT / 04

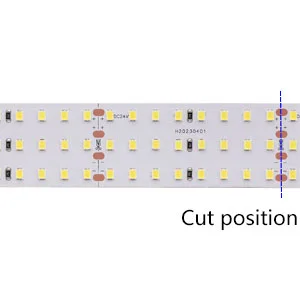

Das Reststück an seiner ursprünglichen Schnittstelle verbinden

Verbinder oder Lötmethode aus Lichtquelle und Padbelegung auswählen. Plus und Minus, Kanalreihenfolge sowie den Datenfluss von Ausgang zu Eingang korrekt zuordnen. Nach funktionierender elektrischer Verbindung eine Zugentlastung ergänzen. Bei beschichteten Streifen die entfernte Beschichtung an der Verbindung durch passende Abdichtung oder ein Gehäuse ersetzen; Schneiden macht das neue Ende nicht wasserdicht.

  • Pinzahl und Breite passend zum Reststück wählen.
  • Reparierten Abschnitt vor Dichtmittel oder Profilverschluss testen.
  • Eine kurze Serviceleitung lassen, wenn die Verbindung später unzugänglich ist.

KONTROLLPUNKT / 05

Prüfen, bevor die Oberfläche den Fehler verdeckt

Originalabschnitt und Reststück zuerst getrennt versorgen, danach den verbundenen Verlauf bei geplanter minimaler und maximaler Helligkeit testen. Erstes und letztes Segment, Kanalfolge, Datenrichtung, Spannung und Temperatur prüfen. In feuchten Umgebungen Endbehandlung, Kabelausgang und Entwässerung separat freigeben. Dass der Streifen auf der Werkbank leuchtet, beweist keine dauerhafte Endmontage.

  • Jeden Kanal oder jede Pixelgruppe nach dem Verbinden prüfen.
  • Spannung am entfernten Ende in einem reproduzierbaren hellen Zustand messen.
  • Endgültigen Schnittabstand, Verbindung und Abdichtung dokumentieren.

FEHLERBILDER

Was meistens schiefgeht

  • Zwischen den Marken wird geschnitten, weil das Endmaß etwas kürzer ist.
  • Eine Freischnittangabe einer anderen COB-Variante wird verallgemeinert.
  • Der Schnitt entfernt die Pads, die der gewählte Verbinder braucht.
  • Ein adressierbares Reststück wird verkehrt herum oder mit falscher Datenrichtung verbunden.
  • Das Ende wird elektrisch geprüft, bleibt aber in einer exponierten Installation ungedichtet.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.

Vor der Installation

Gleiche die gewählte Spannung, Lichtquelle, den Treiber, Controller, die Firmware und die Montagebedingungen mit dem Produktdatensatz und dem Projektbriefing ab.

FAQ / SCHNELLE ANTWORTEN

Häufige Fragen zu diesem Lichtaufbau

Darf jeder LED-Streifen geschnitten werden?

Nein. Nur an den für die genaue Variante dokumentierten Marken oder Schaltungsintervallen schneiden. Ohne klare Marken oder Anleitung nicht von Schneidbarkeit ausgehen.

Funktioniert ein LED-Streifen nach dem Schneiden?

Er sollte funktionieren, wenn er an einer gültigen Schaltungsgrenze geschnitten und das neue Ende mit korrekter Polarität, Kanalfolge und Verbinder- oder Lötmethode angeschlossen wird.

Bleibt ein wasserdichter Streifen nach dem Schneiden wasserdicht?

Nein. Der Schnitt erzeugt eine neue Umgebungsgrenze. Ende, Verbindung, Kabelausgang und Gehäuse brauchen eine für die reale Installation geeignete Abdichtung.
