DALI-Dimmung erklärt: Bus, Betriebsgeräte, Szenen und Inbetriebnahme

KONTROLLPUNKT / 01

Die Systemgrenze von DALI verstehen

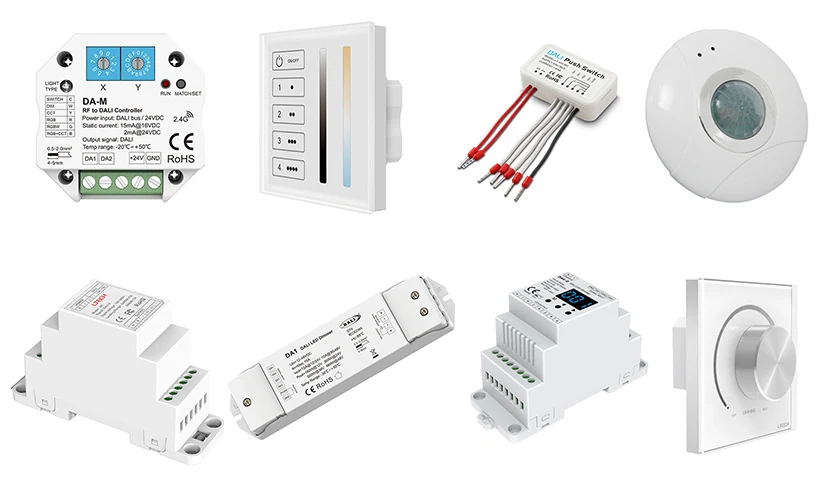

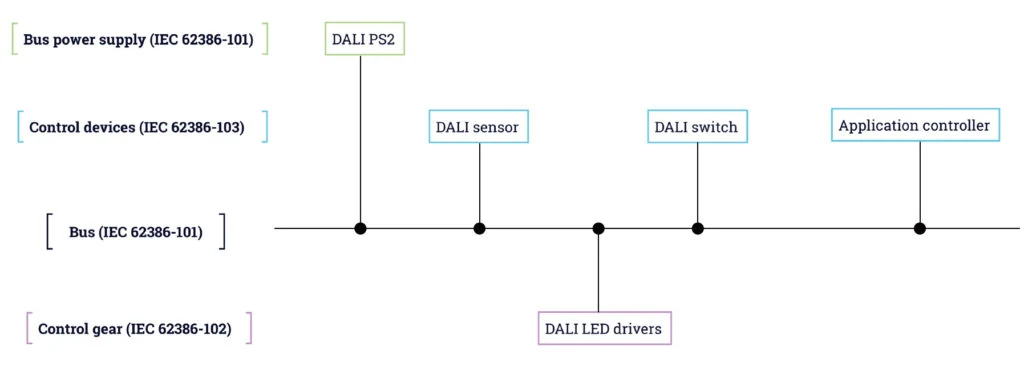

DALI überträgt digitale Befehle und Statusinformationen zwischen einem Steuerungssystem und kompatiblen Betriebsgeräten. Die LED-Leuchte braucht weiterhin einen passenden Treiber oder ein passendes Vorschaltgerät; der Bus ersetzt weder die Netzverdrahtung noch die Versorgungstufe des Treibers. Führe Lichtquelle, Treiber, DALI-Bus, Anwendungscontroller und Eingabegeräte als getrennte Datensätze, die zu einem funktionierenden System verbunden werden müssen.

• Das Betriebsgerät versorgt die Lichtquelle; der Bus überträgt Befehle und Geräteinformationen.
• Der Anwendungscontroller oder das Gateway verwaltet Szenen, Gruppen und den Inbetriebnahmeablauf.
• Sensoren und Taster sind nur dann Eingabegeräte, wenn das gewählte System diese Rolle unterstützt.

KONTROLLPUNKT / 02

DT6, DT8 und die tatsächliche Lichtquelle abgleichen

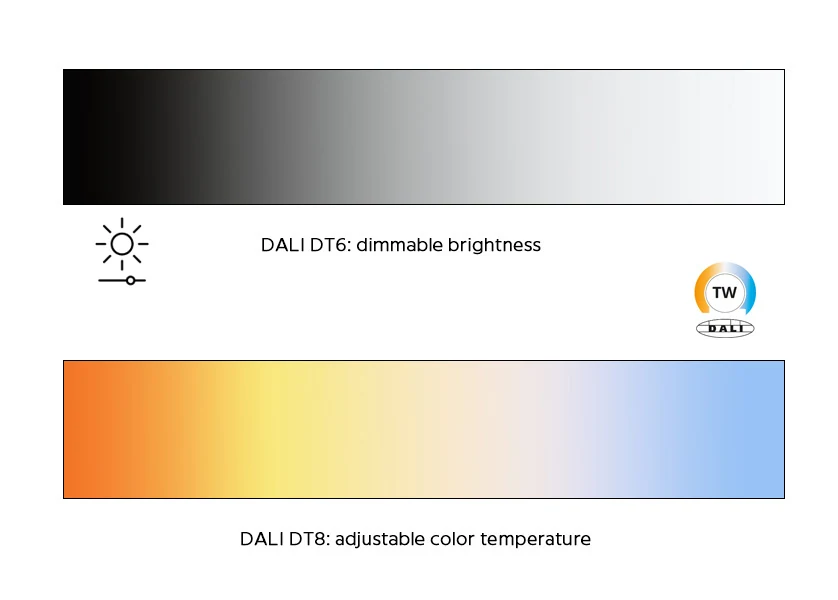

Eine dimmbare Einkanal-Last und eine Tunable-White- oder farbwechselnde Last können unterschiedliche Gerätetypen und Befehlsverhalten erfordern. DALI-2-Begriffe, Betriebsgerätetyp und Zertifizierungsstatus müssen für den genauen Treiber und Controller geprüft werden; die Bezeichnung DALI im Produkttitel beweist nicht, dass jeder Modus verfügbar ist. Halte CCT, RGBW, Dimmumfang und Rückmeldung als ausdrückliche Anforderungen fest.

• Einkanal-Dimmung: Treiber und Ausgangsverhalten der Leuchte bestätigen.
• Tunable White oder Farbe: Gerätetyp, Kanalzuordnung und Szenenunterstützung prüfen.
• Interoperabilität nicht aus dem Stecker oder dem Vorhandensein eines Buspaars ableiten.

KONTROLLPUNKT / 03

Bus und Netzversorgung getrennt planen

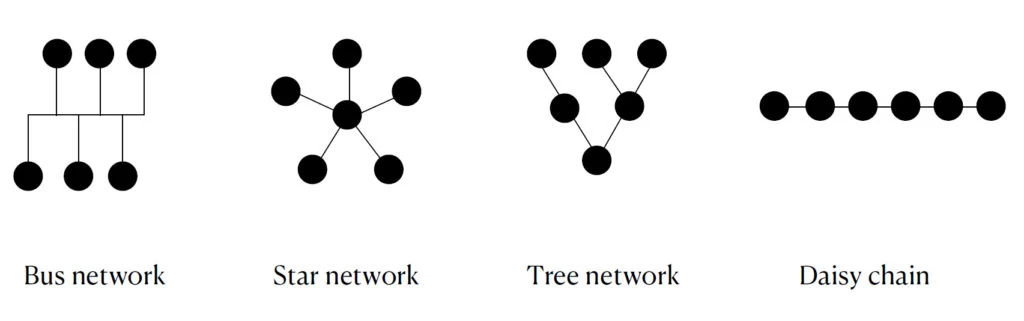

Zeichne Netzversorgung und DALI-Kommunikation als getrennte Ebenen. Prüfe danach Kabeltyp, Topologie, erforderliche Polarität, Leitungslänge, Spannungsabfall, Busversorgung und Schutz anhand der Dokumentation der gewählten Geräte und der örtlichen Elektroregeln. Halte den Bus innerhalb seiner Systemgrenzen und mache Treiber- und Busanschlüsse für den Service zugänglich. Eine klare Zeichnung nennt jede Adresse, Gruppe und Kabelverzweigung des Betriebsgeräts.

mains_path = supply -> DALI_control_gear -> light_engine
bus_path = DALI_controller -> control_gear + inputs
verify = cable + bus_power + voltage_drop + local_rules

KONTROLLPUNKT / 04

DALI mit anderen Steuerverfahren vergleichen

Phasendimmung verändert die Netzkurve und setzt kompatible Treiber voraus. 0-10 V verwendet einen analogen Steuerpegel und braucht meist eine getrennte Strategie für Versorgung und Status. DMX ist ein schneller, kanalorientierter Steuerbus für Show- oder Architektursteuerung. DALI ist sinnvoll, wenn adressierte Geräte, Gruppen, Szenen und Statusrückmeldung wichtig sind; sein Nutzen hängt aber von Projektgröße, Treiberverfügbarkeit, Inbetriebnahmekompetenz und Wartungsplan ab.

• Phasensteuerung nur mit einem dafür spezifizierten Treiber verwenden.
• 0-10 V einsetzen, wenn die Grenzen von Einwegsteuerung oder Rückmeldung zum Entwurf passen.
• DMX nach dem tatsächlich benötigten Zeit- und Kanalmodell einsetzen, nicht wegen eines fortschrittlich klingenden Namens.

KONTROLLPUNKT / 05

Die genaue Anlage in Betrieb nehmen und dokumentieren

Beginne mit einem bekannten Betriebsgerät, Treiber und Prüfverbraucher. Prüfe Adressen, Gruppen, Szenen, Dimmung, Verhalten nach einem Stromzyklus, manuelle Übersteuerung und das Verhalten bei Kommunikationsausfall. Füge Geräte einzeln hinzu und protokolliere Versionen, Verdrahtung, Busversorgung, Dimmgrenzen und den Austauschweg. Die Übergabe muss die installierte Anlage beschreiben und darf sich nicht auf die Aussage „DALI-kompatibel“ beschränken.

discover -> identify -> address -> group
channel_test -> scene_test -> power_cycle
handoff = bus_map + device_list + scenes + recovery

FEHLERBILDER

Was meistens schiefgeht

• Eine DALI-Kennzeichnung gilt als Beweis, dass alle Leuchten, Treiber und Sensoren interoperabel sind.
• Der Bus wird als Ersatz für die Netzversorgung des LED-Treibers gezeichnet.
• DT6- oder DT8-Verhalten wird ohne Prüfung des genauen Betriebsgeräts vorausgesetzt.
• Adressen und Gruppen bleiben nach der Inbetriebnahme undokumentiert.
• Die Anlage wird ohne Prüfung von Stromzyklus, manueller Übersteuerung oder Austauschweg übergeben.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
