Spannungsabfall am LED-Streifen: den echten Engpass finden

KONTROLLPUNKT / 01

Symptome erkennen, ohne die Ursache zu raten

Ein dunkleres Ende, Farbverschiebung, Flackern, ein Controller-Reset oder ein Streifen, der nur bei geringer Helligkeit funktioniert, können auf ein Problem im Strompfad hinweisen. Möglich sind auch ein defekter Verbinder, ein vertauschter Kanal, ein Datenfehler, thermischer Schutz oder ein zu kleines Netzteil. Das Symptom mit wiederholbarer Helligkeit reproduzieren und die veränderte Stelle notieren.

• Den Zustand testen, der den Fehler erzeugt, nicht nur eine sanfte Weißszene.
• Notieren, ob der Fehler einem Zweig, Verbinder oder Streifenabschnitt folgt.
• Bei addressable Produkten Daten- und Stromdiagnose getrennt halten.

KONTROLLPUNKT / 02

Spannung an der Last messen

Miss mit einem Multimeter an den Netzteilklemmen und am Streifeneingang, während dieselbe bekannte Last aktiv ist. Bei einer langen Strecke zusätzlich am Ende messen und, sofern zugänglich, an Verbindern, Einspeisepunkten oder Zweigsicherungen wiederholen. Eine Messung ohne Last kann gut aussehen, während die Messung unter Last den Verlust zeigt. Polarität beachten und eine zur Spannung sichere Messmethode verwenden.

Vdrop = V_source_loaded - V_load_loaded
R_path = Vdrop / I_load
P_loss = I_load * I_load * R_path

KONTROLLPUNKT / 03

Jeden Widerstand im Pfad finden

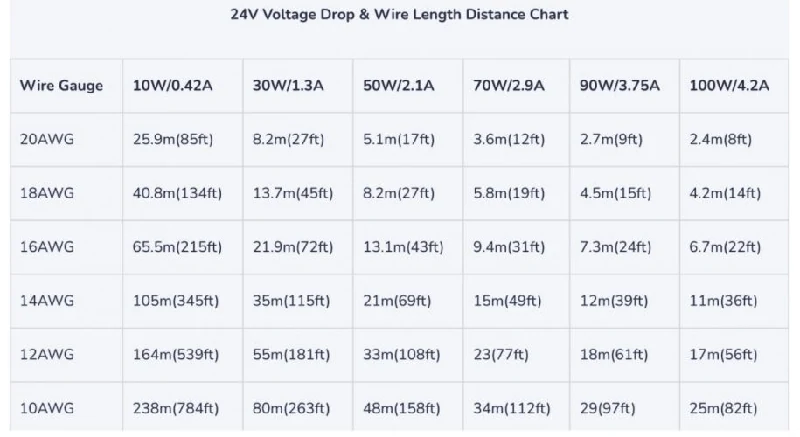

Das Streifenkupfer ist nur ein Teil der Schaltung. Leitungslänge und Querschnitt, Lötstellen, Verbinder, Klemmen, Sicherungen und kurze Pigtails addieren Widerstand. Mit Helligkeit oder Kanalzahl steigt der Strom, sodass eine Anlage in einer dunklen Szene gesund wirken und bei vollem Weiß ausfallen kann. Ein heißer Verbinder oder verfärbte Isolation zeigt einen lokalen Engpass; die Versorgungsspannung deshalb nicht blind erhöhen.

• Positiven und Rückweg messen, soweit praktisch möglich.
• Den kleinsten Verbinder und Pigtail prüfen, bevor der ganze Streifen ersetzt wird.
• Länge, Querschnitt, Verbinderfamilie, Sicherung und Strom jedes Zweigs dokumentieren.

KONTROLLPUNKT / 04

Eine Lösung wählen, die die Topologie erhält

Kürzere Zweige, parallele Einspeisung, power injection, größere Leiter, bessere Klemmen oder ein geeigneter Streifen mit höherer Spannung können Verlust reduzieren, wenn Produkt und Layout es erlauben. Strom und Schutz nach jeder Änderung neu berechnen. Ein constant-current Produkt braucht seinen spezifizierten driver und Lastbereich; es ist kein Universalheilmittel für einen constant-voltage Streifen, und ein größeres Netzteil macht einen schwachen Verbinder nicht sicher.

• Hochstromverteilung näher an die Last bringen, wenn Gehäuse und Wartungsplan es erlauben.
• Einspeisung planen, bevor der Streifen verborgen wird.
• Zweigsicherungen und Leitergrenzen an die geänderte Last anpassen.

KONTROLLPUNKT / 05

Die Reparatur unter der ursprünglichen Belastung prüfen

Nach einer Änderung an Leitung, Einspeisung oder injection den ursprünglichen hellen Zustand wiederholen. Quell- und Lastspannung messen, fernes Ende und Temperatur prüfen und die vorgesehenen Farben oder Weißkanäle ausführen. Bei addressable Systemen zusätzlich Datenstabilität und Controller-Wiederanlauf prüfen. Vorher-Nachher-Werte speichern, damit eine Erweiterung später nicht den Grund für die Reparatur verwischt.

before: state + current + V_source + V_load
change: cable | connector | feed | injection
after: same_state + same_measurements + temperature

FEHLERBILDER

Was meistens schiefgeht

• Die Quelle wird bei ausgeschaltetem oder gedimmtem Streifen gemessen.
• Ein größeres Netzteil wird eingebaut, obwohl Verbinder oder Zweigleitung weiterhin zu klein sind.
• Nur der Hinleiter wird geprüft und ein hochohmiger Rückweg übersehen.
• Power injection wird ohne Sicherung, Polaritätsprotokoll oder neue Lastberechnung ergänzt.
• Die Reparatur wird bei geringer Helligkeit akzeptiert und fällt bei vollem Weiß wieder aus.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
