Niedervolt- oder Netzspannungs-LED-Streifen: die Grenze statt nur die Länge wählen

KONTROLLPUNKT / 01

Trenne die beiden Systemgrenzen

Ein Streifen mit 5 V, 12 V, 24 V oder 48 V wird normalerweise von einem passenden Gleichspannungsnetzteil versorgt; der Netzanschluss bleibt am Netzteil. Ein Netzspannungsstreifen ist ein Produkt für den Anschluss an das örtliche Wechselstromsystem mit den vorgeschriebenen Zubehörteilen und Schutzmaßnahmen. Die Form des Streifens zeigt die Grenze nicht: Jeder Netzspannungsanschluss ist als Netzarbeit nach lokalen Vorschriften durch eine qualifizierte Person zu behandeln.

• Eingangsspannung, Ausgangsspannung und Versorgungstopologie getrennt dokumentieren.
• Niedervolt- und Netzspannungsleitungen räumlich und sichtbar trennen.
• Einen Niedervoltstreifen niemals direkt an eine Wechselstromsteckdose anschließen.

KONTROLLPUNKT / 02

Vergleiche Strecken nach Strom, nicht nach Werbelänge

Eine höhere Spannung kann bei gleicher Leistung den Strom verringern und Kabel sowie Verteilung erleichtern. Sie beseitigt weder Spannungsabfall noch Wärmebelastung noch die Prüfung am entfernten Ende. Streifenwiderstand, Leiterquerschnitt, Schnittabstand, W/m, Einspeisepunkte und Controllergrenzen bestimmen die Installation weiterhin. Eine angegebene Rollenlänge ist ein Ausgangswert, keine Erlaubnis, die ganze Rolle von einem Ende zu speisen.

• Strom mit der tatsächlichen Spannung und den tatsächlichen W/m berechnen.
• Spannung am entferntesten Abschnitt unter Last prüfen.
• Einspeisung oder parallele Zweige vor der Profilbestellung planen.

KONTROLLPUNKT / 03

Der Schnittabstand verändert den Montageablauf

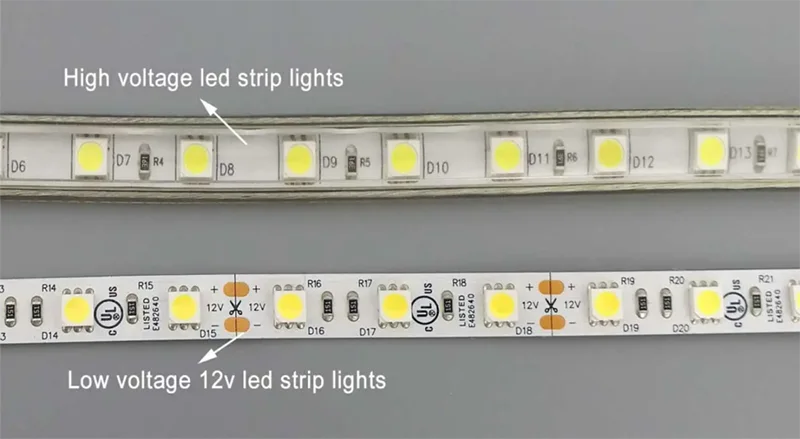

Niedervoltstreifen bestehen oft aus kleineren wiederkehrenden Schaltungen, was kurze Möbel-, Regal- und Schrankmaße erleichtern kann. Netzspannungsprodukte verwenden häufig einen anderen Schnittabstand und ein anderes Zubehörsystem; die scheinbare Einfachheit kann daher weniger Maßauflösung bedeuten. Adressierbare und COB-Produkte haben zusätzliche Schnitt- und Datenregeln. Wähle die Familie nach der Maßtoleranz des Projekts, nicht nach der Spannung allein.

• Kürzestes benötigtes Segment vor der Auswahl der Familie abbilden.
• Endkappen, Verbinder und Einspeiseleitungen in den Schnittplan aufnehmen.
• Keine angenommene Schnittzahl für 5 V, 12 V oder 24 V als Produktspezifikation verwenden.

KONTROLLPUNKT / 04

Schutz an Zugang und Umgebung anpassen

Niedervolt senkt die Energie am Streifen, macht aber eine offene Verbindung oder eine falsch installierte Versorgung nicht automatisch ungefährlich. Netzspannung verlangt eine kontrollierte Berührungsgrenze, geeignete Isolation und Schutzmaßnahmen sowie die Montage durch eine qualifizierte Person. IP-Schutz beschreibt eine Prüfung gegen Eindringen, nicht jede elektrische Gefahr und nicht jedes Detail im Außenbereich. Für beide Familien UV, Kondenswasser, Wärme, Entwässerung, Kabeleinführungen und Servicezugang als eine Baugruppe prüfen.

• Netzteil trocken und zugänglich anordnen, wenn das Produkt dies erlaubt.
• Schutzart nach der tatsächlichen Belastung und nicht nach einem allgemeinen Außenlabel auswählen.
• Netzspannungsprodukte außerhalb erreichbarer Bereiche halten, wenn das Gesamtsystem dafür nicht ausgelegt ist.

KONTROLLPUNKT / 05

Mit einer Projektmatrix entscheiden

Niedervolt ist sinnvoll, wenn der Streifen zugänglich ist, der Schnittabstand zählt, die Steuerung eine getrennte Gleichspannungsstufe braucht oder der Aufbau von einfachen Banktests profitiert. Ein Netzspannungsprodukt kommt nur infrage, wenn Zubehör, Schutz und Montageverfahren zu einer langen architektonischen Strecke passen und die örtliche Elektroplanung dies unterstützt. Vor der endgültigen Auswahl eine Probe mit echtem Profil, Kabel, Controller und Wartungsplan freigeben.

choose = access + cut_resolution + run_current + control_path
verify = local_code + environment + service_access
approve = sample_at_final_sightline && complete_boundary

FEHLERBILDER

Was meistens schiefgeht

• Ein Niedervoltstreifen wird direkt an das Wechselstromnetz angeschlossen.
• Es wird angenommen, dass höhere Spannung Spannungsabfall beseitigt oder jede Länge von einem Ende versorgt werden kann.
• Der Schnittabstand einer Familie wird ungeprüft auf eine andere übertragen.
• IP-Schutz wird als Ersatz für Isolation, elektrische Schutzmaßnahmen oder Normenprüfung verwendet.
• Die Spannung wird gewählt, bevor Zugang, Profil, Zubehör, Controller und Wartung geprüft sind.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
