Stromeinspeisung, Absicherung und Kabelquerschnitt für lange Pixel-Strecken

KONTROLLPUNKT / 01

Last jedes Abzweigs vor der Einspeisung festlegen

Beginne mit der exakten Variante: Nennspannung, W/m oder angegebener Maximalstrom, gleichzeitig bestromte Länge und Zustand mit dem höchsten Verbrauch. Teile die Installation in benannte Abzweige und notiere Anfang und Ende jedes Abzweigs. Eine typische Länge oder ein Sicherungswert aus einem anderen Projekt ist keine allgemeine Regel.

• Strip, IC, Pixelgruppierung und den für die Lastberechnung verwendeten Betriebszustand dokumentieren.
• Jeden Abzweig getrennt berechnen, wenn Länge, Kabel oder Stecker abweichen.
• Pigtails, Klemmen und Stecker als Teile erfassen, die den Strom tragen müssen.

branch_w = watts_per_m * energized_length_m
branch_a = branch_w / voltage_v
v_drop_v = branch_a * loop_resistance_ohm
v_load_v = v_source_v - v_drop_v

KONTROLLPUNKT / 02

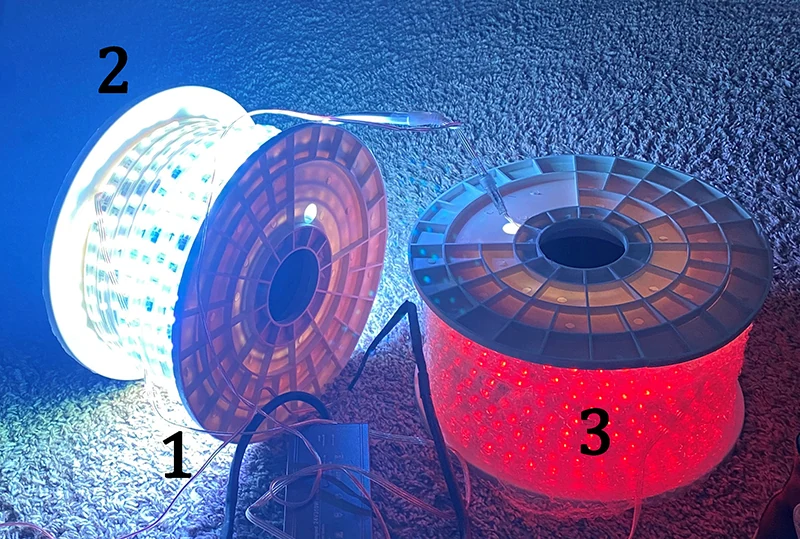

Spannungsabfall am tatsächlichen Stromkreis berechnen

Der Widerstand hängt von der spezifischen Leitfähigkeit, der gesamten Hin- und Rückweglänge, dem Querschnitt und jedem Kontaktwiderstand ab. Ein langes Kabel desselben Querschnitts verliert mehr Spannung als ein kurzes; ein kleiner Übergang kann zum heißesten Punkt werden. Spannung am Anfang und am entfernten Ende unter Last messen, denn eine allgemeine Tabelle ersetzt diese Prüfung nicht.

• Hinleiter und negativen Rückleiter in der Schleifenlänge zählen.
• Quellspannung, Strip-Eingang und entferntes Ende im gleichen Zustand vergleichen.
• Den endgültig montierten Stecker prüfen, nicht nur das offene Kabel am Prüfplatz.

KONTROLLPUNKT / 03

Hauptsicherung und Abzweigschutz trennen

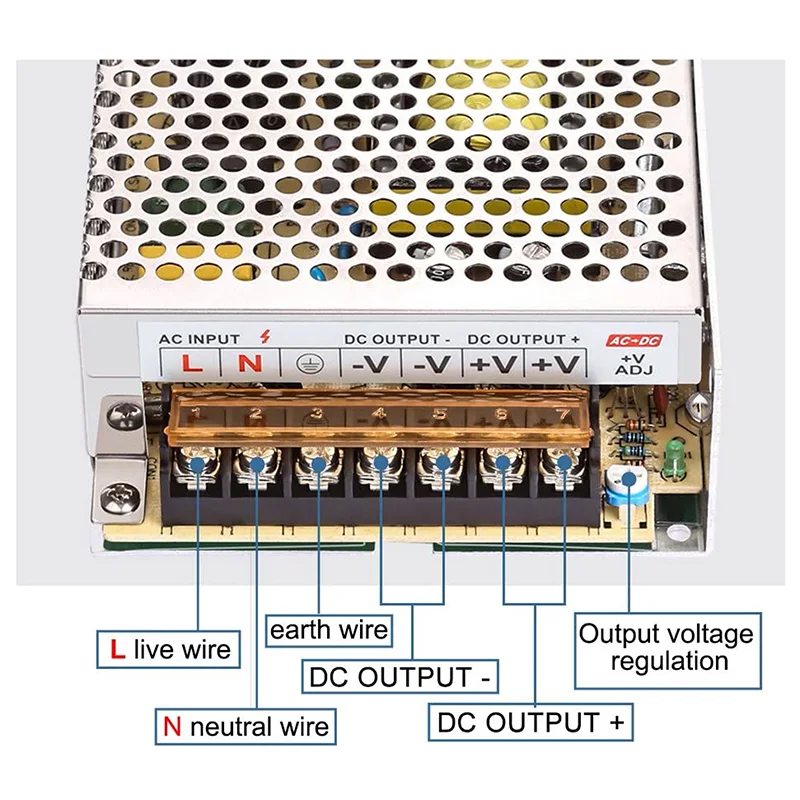

Die Hauptsicherung begrenzt den allgemeinen Ausgangskreis entsprechend Quelle, Zuleitung und Gesamtaufbau. Die Abzweigsicherung begrenzt Kabel, Stecker und Pigtail dieses Abzweigs. Ihr Wert muss den Leiter und das Bauteil mit der niedrigsten Grenze entsprechend zulässigem Strom, Ausschaltvermögen, Polarität, Gehäuse und örtlichen Vorgaben schützen. Die Nennleistung der Quelle bestimmt die Abzweigsicherung nicht allein.

• Abzweigschutz nahe der Verteilung setzen, wo der geschützte Leiter beginnt.
• Begründung des Werts sowie die Grenze jedes Kabels und Steckers dokumentieren.
• Arbeiten an Netzspannung vom Niedervoltaufbau trennen und örtliche Vorgaben einhalten.

KONTROLLPUNKT / 04

Sternverteilung, Einspeisung und gemeinsames Bezugspotenzial planen

Bei einer Sternverteilung kann jeder Abzweig von einem zugänglichen Punkt ausgehen; die Einspeisung führt Strom zu einer weiteren Stelle des Strips, wenn die Berechnung das verlangt. Der Datenpfad folgt den Ein- und Ausgängen des Produkts, der Strompfad den positiven und negativen Leitern. Das vom Controller benötigte gemeinsame Bezugspotenzial, die Polarität und Service-Schlaufen müssen erhalten bleiben.

• Spannung, Polarität, Daten, Ziel, Länge, Kabel und Sicherung an beiden Enden beschriften.
• Strom nicht am Datenausgang einspeisen und keine identische Steckerbelegung annehmen.
• Nicht den gesamten Strom durch eine kleine Klemme führen, nur weil der erste Abschnitt funktioniert.

KONTROLLPUNKT / 05

Mit Maximalstrom in Betrieb nehmen und Wiederanlauf dokumentieren

Abzweige einzeln zuschalten und Vollweiß oder den höchsten vom System anforderbaren Stromzustand prüfen. Spannung und Temperatur an Quelle, Kabel, Pigtail, Steckern und entferntem Ende messen. Farbverschiebung, Flimmern, Abschalten und Neustart beobachten; danach Controller-Neustart, Netzwerkausfall und Wiederanlauf nach dem Einschalten testen. Bei anderer Länge, Variante, Box oder anderem Kabel die Prüfung wiederholen.

• Messstrom, Spannung an beiden Enden und Temperatur nach stabiler Last dokumentieren.
• Verhalten jeder Sicherung prüfen und eine bekannte manuelle Wiederherstellung vorsehen.
• Einen Plan mit Abzweigen, Polarität, Daten, Schutz und austauschbaren Teilen übergeben.

FEHLERBILDER

Was meistens schiefgeht

• Die Nennleistung der Quelle wird als Sicherung für alle Abzweige verwendet.
• Der Spannungsabfall wird nur mit der Hinweglänge berechnet; Rückweg, Querschnitt und Kontaktwiderstand fehlen.
• Einspeisung wird ergänzt, ohne gemeinsames Bezugspotenzial, Polarität oder Datenrichtung zu prüfen.
• Ein großer Querschnitt oder 24 V gilt ohne Messung am entfernten Ende als Garantie für jede Länge.
• Ein kurzer Musteraufbau wird freigegeben, ohne Vollweiß, Erwärmung, Flimmern, Sicherungen und Wiederanlauf nach der Erweiterung zu prüfen.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
