Überhitzen LED-Streifen? Den thermischen Engpass finden, bevor die Oberfläche Schaden nimmt

KONTROLLPUNKT / 01

Wärme als normalen Designparameter behandeln

Ein LED-Streifen wandelt nicht jedes Watt in sichtbares Licht um. Die übrige Energie wird über Leiterplatte, Kleber oder mechanischen Träger und die umgebende Luft abgeführt. Ein dichter, leistungsstarker Streifen in einer flachen geschlossenen Nische kann heißer laufen als derselbe Streifen in einem offenen Aluminiumkanal. Der Diffusor verändert das optische Ergebnis; Träger und Kontakt bestimmen einen großen Teil des Wärmewegs.

• Watt pro Meter und die geplante maximale Helligkeit notieren.
• Feststellen, ob der Streifen eine wärmeleitende Montagefläche benötigt.
• Hohlraum, Abdeckung, Wandmaterial und Umgebungstemperatur gemeinsam betrachten.

KONTROLLPUNKT / 02

Belastung des Strompfads vor einem Streifenwechsel suchen

Die Spannung am Streifen prüfen, nicht nur an den Klemmen der Versorgung. Ein langer oder verlustreicher Pfad kann Spannung verlieren und den Betriebspunkt ändern. Ein überlasteter Abzweig, ein loser Stecker oder ein zu kleines Kabel kann lokal heiß werden. Das Symptom kann Dimmen, Farbänderung, Flackern, eine warme Verbindung oder weicher Kleber sein. Erst messen, bevor ein größeres Netzteil als Lösung angenommen wird.

• Quellenspannung und lastseitige Spannung im vorgesehenen hellen Zustand vergleichen.
• Stecker, Lötstellen, Sicherungen und Kabelanschlüsse auf Wärme prüfen.
• Die Versorgungsspannung nicht über die Streifennennspannung erhöhen, um Helligkeit zurückzugewinnen.

KONTROLLPUNKT / 03

Dem Streifen einen echten Wärmeträger geben

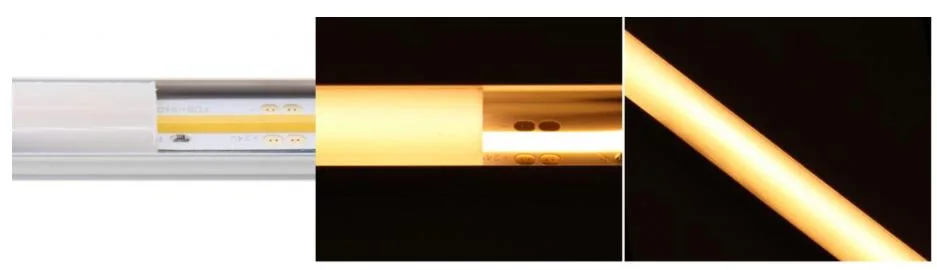

Ein Aluminiumprofil kann Wärme entlang des Streifens verteilen und zugleich Ausrichtung und Diffusoraufnahme bereitstellen. Der Streifen muss wie vorgesehen am Profil anliegen; Staub, eine dicke isolierende Kleberschicht oder ein eingeschlossener Luftspalt mindern den Nutzen. Profiltiefe, Breite, Abdeckungstransmission und Streifendichte brauchen weiterhin ein optisches Muster. Ein Profil ist eine Systemkomponente, keine allgemeine Temperaturgarantie.

• Montagefläche vor dem Anbringen reinigen und vorbereiten.
• Prüfen, dass Platine, Beschichtung und Diffusor ohne Quetschen passen.
• Clips oder einen mechanischen Träger einsetzen, wenn Kleber weich werden oder altern kann.

KONTROLLPUNKT / 04

Last oder Pfad gezielt verbessern

Ist das thermische Ergebnis zu hoch, den Betriebspegel senken, den Lauf aufteilen, den Kontakt zum Träger verbessern, den Luftstrom angemessen erhöhen oder eine Variante mit geringerer Leistung wählen. Parallele Stromzweige können die lokale Leiterbelastung reduzieren, kühlen aber keinen geschlossenen Hohlraum. Wasserdichte Beschichtungen können den Wärmetransport bremsen; Leistungsdichte und Profil sind deshalb gemeinsam zu prüfen. Einen Reparaturweg für den ersten Meter und die heißeste Verbindung offenhalten.

• Elektrische und thermische Korrektur im Fehlerprotokoll trennen.
• Versorgung und Sicherungsplan nach einer Änderung von Streifen oder Helligkeit neu berechnen.
• Heißes Netzteil oder Steuergerät nicht in einer unbelüfteten Nische vergraben.

KONTROLLPUNKT / 05

Nach dem Einschwingen messen

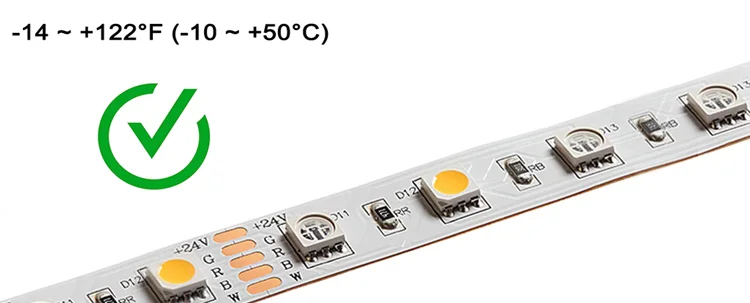

Die fertige Baugruppe lange genug im maximal geplanten Zustand betreiben, damit sich die Temperatur stabilisiert. Danach Streifenträger, Stecker, Controller und Versorgung an repräsentativen Punkten messen. Ergebnis mit den Grenzen der genauen Produktvariante und des Materials vergleichen. Nach dem Einsetzen von Diffusor und Gehäuse sowie bei realer Raumtemperatur wiederholen. Prüfzustand, Umgebung, Messmethode und eine eventuelle Helligkeitsgrenze für die Übergabe dokumentieren.

• Bei langen Läufen Anfang und entferntes Ende messen, nicht nur die Mitte.
• Sicherstellen, dass Kleber und Abdeckung mechanisch stabil bleiben.
• Nach saisonaler Umgebungstemperatur- oder Firmware-Szenenänderung erneut prüfen.

load_w = watts_per_m * energized_length_m
current_a = load_w / voltage_v
measure = source_v + load_end_v + carrier_temp + joint_temp
approve = stabilized_measurement <= exact_variant_limits

FEHLERBILDER

Was meistens schiefgeht

• Die Leistungsdichte wird erhöht, ohne einen Wärmeträger vorzusehen.
• Spannungsverlust, lose Verbindungen oder überlastete Abzweige werden als Helligkeitsproblem missverstanden.
• Ein Aluminiumprofil wird gewählt, aber der Streifen liegt nicht wie erforderlich an.
• Eine wasserdichte Beschichtung wird zugleich als Dichtungs- und Wärmemanagementlösung behandelt.
• Die Temperatur wird direkt nach dem Einschalten statt nach dem Einschwingen gemessen.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
