LED-Dimmung mit TRIAC: Phasenart, Treiber und Last abstimmen

KONTROLLPUNKT / 01

Verstehe die Änderung durch den Phasenschnitt

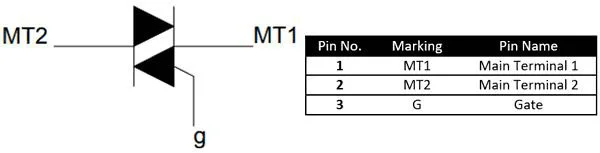

Ein TRIAC-Dimmer bestimmt, wann in jeder Wechselstrom-Halbwelle Strom fließt, und verändert damit die Leistung an einer kompatiblen Last. Er ist kein Niedervolt-PWM-Controller; sein Ausgang darf nicht direkt an einen 12- oder 24-Volt-Streifen. Die richtige Grenze lautet: Netz-Dimmer -> kompatibler dimmbarer Treiber -> passende Niedervolt-Lichtquelle.

• Führe Arbeiten an der Netzseite nach lokalen Regeln und durch qualifiziertes Personal aus.
• Bestätige, dass der Treiber die konkrete Phasenart unterstützt.
• Schließe niemals einen blanken DC-Streifen an einen Wanddimmerausgang an.

KONTROLLPUNKT / 02

Kompatibilität von Anschnitt und Abschnitt prüfen

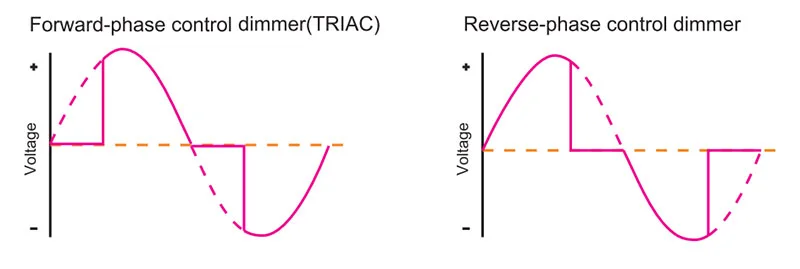

Anschnitt- und Abschnittdimmer formen unterschiedliche Teile der Wechselstromwelle und können mit demselben Treiber anders reagieren. Eine falsche Kombination kann Flimmern, Brummen, Aussetzer oder einen kleinen Dimmbereich verursachen. Die Handbücher von Dimmer und Treiber müssen Phasenart, Mindestlast und zulässige Verdrahtung nennen; ein Produktfoto kann dies nicht belegen.

• Halte Phasenart und zulässigen Lastbereich fest.
• Prüfe den Dimmer bei Minimum, Mitte und Maximum.
• Nimm nicht an, dass ein für Glühlampen geeigneter Dimmer mit jedem LED-Treiber funktioniert.

KONTROLLPUNKT / 03

Treiber, Streifen und Dimmer abstimmen

Der dimmbare Treiber muss Spannung und Strom des Streifens liefern und zugleich die AC-Steuerung annehmen. Der Streifen braucht weiterhin ein elektrisches und thermisches Konzept; bei Farb- oder Mehrkanalbetrieb kann auf der DC-Seite ein Controller oder eine PWM-Stufe folgen. Prüfe, ob ein Dimmer einen oder mehrere Treiber steuert, und halte die Gesamtlast in allen Nennwerten.

• Prüfe Ausgangsspannung und maximalen Strom der Lichtquelle.
• Prüfe Mindestlast und Einschaltstrom mit der endgültigen Treiberzahl.
• Dokumentiere AC-Gerät, Treiber, Controller und Streifen getrennt.

KONTROLLPUNKT / 04

Flimmern, Geräusch und EMI als Abnahmekriterien behandeln

Eine Phasenschnittanlage kann auf dem Prüfstand funktionieren und mit anderer Last, Kabelführung oder Dimmgrenze ausfallen. Achte direkt und per Kamera auf Flimmern, auf akustisches Treibergeräusch, Neustarts naher Steuerhardware und instabile niedrige Pegel. Diese Beobachtungen ersetzen keine elektrische Messung, zeigen aber, wann ein anderer Dimmer, Treiber oder Mindestwert nötig ist.

for level in [min, mid, max]:
  set_dimmer(level)
  observe(flicker, noise, dropout, restart)
accept = stable_output && compatible_minimum_load

KONTROLLPUNKT / 05

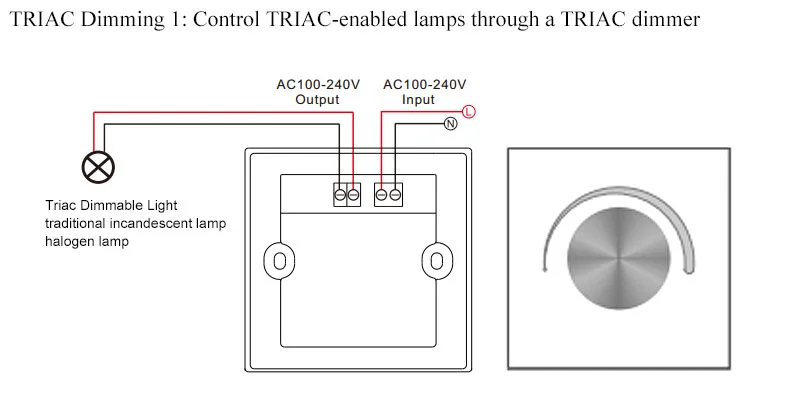

Netz- und DC-Seite getrennt in Betrieb nehmen

Prüfe bei abgeschalteter Spannung AC-Verdrahtung, Schutzgeräte, Treiberklemmen und Niedervoltpolarität. Schalte den Treiber mit dem Dimmer in der freigegebenen Startstellung ein und teste den Streifen bei mehreren Pegeln. Prüfe den gesamten Lauf, Controller, Spannung unter Last, Temperatur und den definierten Aus-Zustand. Dokumentiere Varianten, Phasenart, Last, nutzbares Minimum und jede Helligkeitsgrenze.

• Lass die Netzinstallation und Messung durch eine qualifizierte Person ausführen.
• Prüfe Gehäuse und Servicezugang des Treibers nach dem Test.
• Verlasse dich nicht auf die Wandplatte als einzige Dokumentation der Dimmethode.

FEHLERBILDER

Was meistens schiefgeht

• Ein TRIAC-Wanddimmer wird direkt an einen Niedervolt-LED-Streifen angeschlossen.
• Anschnitt und Abschnitt werden bei der Treiberauswahl nicht unterschieden.
• Der Treiber passt zwar zur Spannung, aber nicht zu Mindestlast oder Dimmbereich.
• Flimmern, Geräusch oder Aussetzer am unteren Ende werden erst nach dem fertigen Ausbau entdeckt.
• Netz- und Niedervoltverdrahtung werden in einem undokumentierten Gehäuse oder Kabelweg vermischt.
