RGBW-LED-Streifen verdrahten: vier Kanäle, ein klarer Versorgungsplan

KONTROLLPUNKT / 01

Analoges und adressierbares RGBW trennen

Ein analoger RGBW-Streifen führt eine gemeinsame Versorgung und vier geschaltete Kanäle; jeder Abschnitt folgt dem Controller-Ausgang und hat keine eigene Datenadresse. Ein adressierbarer RGBW-Streifen ergänzt IC und Datenweg, daher ändern sich Signal, Farbreihenfolge und Controllerprofil. Vor einem fremden Schaltbild zuerst den Datensatz der gewählten Variante lesen.

• Analog: vier PWM-Kanäle an die Streifenspannung anpassen.
• Adressierbar: IC, Dateneingang, Farbreihenfolge, Pixelgruppe und Versorgung abgleichen.
• Die Verdrahtung nicht aus der Zahl sichtbarer Farben ableiten.

KONTROLLPUNKT / 02

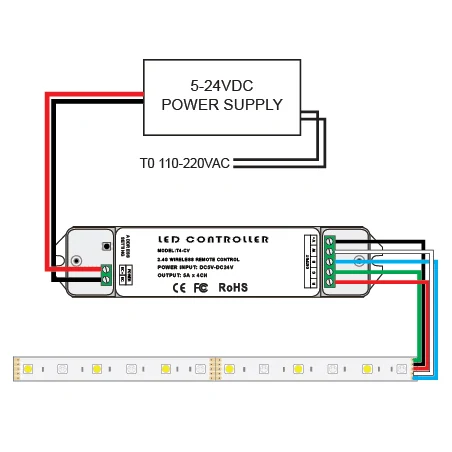

Die fünf elektrischen Anschlüsse zuordnen

Die meisten analogen RGBW-Aufbauten haben einen gemeinsamen Anschluss und getrennte Rückleiter für R, G, B und W. Kabelfarben und Steckerbelegung sind jedoch nicht allgemein gültig. Markierungen an Streifen und Controller prüfen und die Polarität spannungsfrei kontrollieren. Der Weißkanal ist eine eigene Last und gehört in die Berechnung von Controller und Netzteil.

channels = R + G + B + W
load_w = length_m * watts_per_m
current_a = load_w / voltage_v
controller_limit_a >= sum(channel_current_a)

KONTROLLPUNKT / 03

Jeden Kanal auf dem Prüfplatz testen

Mit einem kurzen Muster und einem passenden Konstantspannungsnetzteil beginnen. Rot, Grün, Blau, Weiß und Mischfarben einzeln prüfen, danach Dimmgrenze und einen Kanal kontrollieren, der trotz Aus-Befehl schwach leuchtet. Eine vertauschte Kanalfolge sieht wie ein Software-Farbfehler aus; ein fehlender gemeinsamer Anschluss wie ein toter Streifen.

• Den funktionierenden Stecker fotografieren und den gemeinsamen Anschluss markieren.
• Den Weißkanal mit der geplanten Alltagshelligkeit testen.
• Vor Änderungen an Kanalfolge oder Stecker die Versorgung trennen.

KONTROLLPUNKT / 04

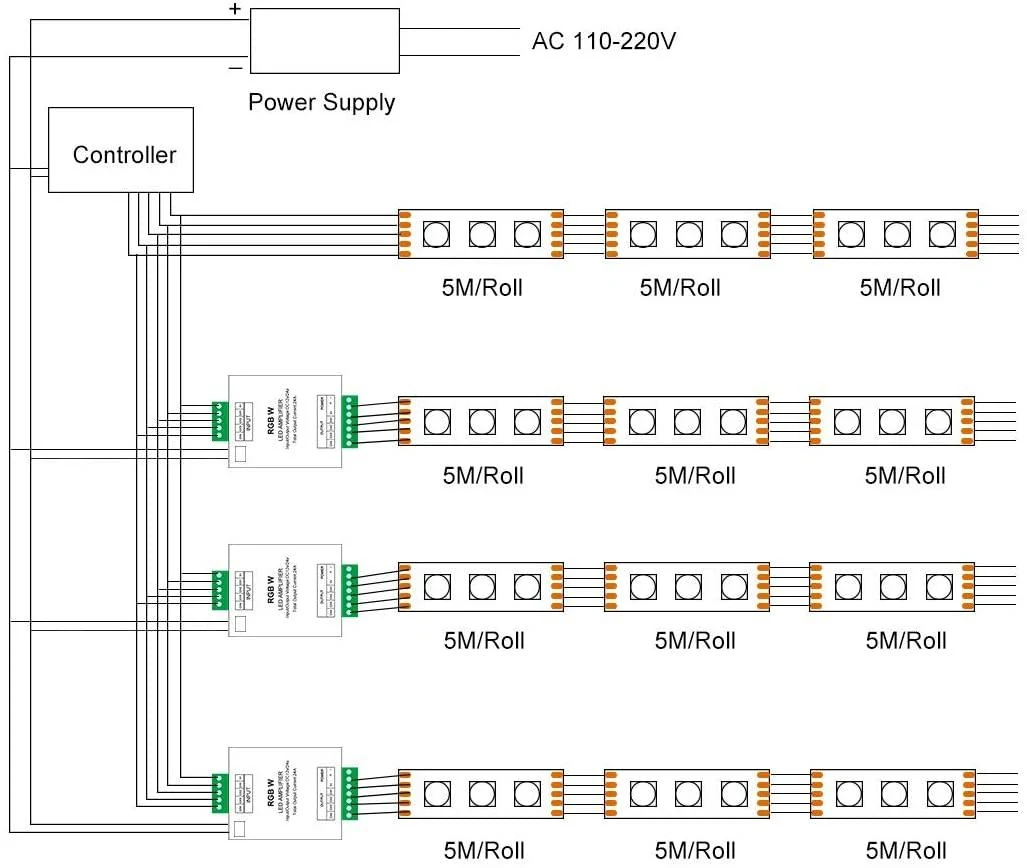

Zweige parallel und geplant erweitern

Mehrere analoge Abschnitte brauchen die richtige Spannung über eine Verteilung, die für ihren Gesamtstrom ausgelegt ist. Ein Controller oder Verstärker kann zusätzliche Zweige übernehmen, wenn Eingang, Ausgang, Kanalzuordnung und Stromgrenzen dokumentiert sind. Einen langen Hochstromstreifen nicht nur deshalb durch eine kleine Klemme führen, weil der erste Abschnitt funktioniert.

• Jeden Zweig mit Kabel-, Sicherungs- und Steckerangaben benennen.
• Netzteil- und Controllerlast bei jedem weiteren Abschnitt neu berechnen.
• Decoder oder Bus nur einsetzen, wenn er zum analogen Lichtmodul passt.

KONTROLLPUNKT / 05

Farbe, Weiß und Wartung abnehmen

Vor dem Verbergen den geplanten Vollweißzustand, gesättigte Farben, Mischszenen und Neustart prüfen. Spannung am Streifenanschluss messen und den letzten Abschnitt auf Farbverschiebung oder Wärme kontrollieren. Controller, Netzteil, Kabel, Sicherung, Steckerfolge, Variante und analoges oder adressierbares System dokumentieren.

sample -> R/G/B/W_test -> polarity_check
full_white -> far_end_voltage -> temperature
handoff: topology + channels + controller + supply

FEHLERBILDER

Was meistens schiefgeht

• Ein dreikanaliger RGB-Controller wird an einen vierkanaligen RGBW-Streifen angeschlossen.
• Der Weißkanal fehlt in der Berechnung der maximalen Last.
• Die Kabelfarbe des Steckers wird als universelle Pinbelegung behandelt.
• Mehrere Zweige laufen durch eine kleine Klemme, ohne den Strom zu prüfen.
• Ein analoger RGBW-Streifen wird als adressierbar konfiguriert oder umgekehrt.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
