Come scegliere un controller per strisce LED senza abbinare male il motore luminoso

PUNTO DI CONTROLLO / 01

Nomina il motore luminoso prima del controller

Una striscia monocromatica, una CCT, una RGBW analogica e una indirizzabile non usano lo stesso linguaggio elettrico. Le prime tre presentano di solito alimentazione comune e canali PWM; una striscia indirizzabile aggiunge ingresso dati, direzione dei dati, numero di pixel o segmenti e profilo dell’IC. Scrivi qual è il motore luminoso prima di guardare portata wireless, funzioni dell’app o telecomando.

• Monocromatica: un carico dimmerato e un percorso di controllo a tensione costante compatibile.
• CCT: due canali bianchi con un controller che conosce la topologia esatta.
• RGBW: canali rosso, verde, blu e bianco; conta la corrente dei quattro canali.
• Indirizzabile: protocollo dati, direzione d’ingresso, ordine dei colori e alimentazione sono controlli separati.

PUNTO DI CONTROLLO / 02

Conta canali, tensione e corrente

Un’uscita del controller non è automaticamente un alimentatore. Abbina la tensione del controller a quella della striscia e controlla il limite di corrente di ogni canale e dell’intero dispositivo. Su una tratta lunga calcola il carico della striscia, poi verifica controller, connettore, cavo e fusibile come limiti distinti. Un controller ricco di effetti può essere comunque errato se la topologia d’uscita o la corrente nominale non corrispondono al motore luminoso.

load_w = length_m * watts_per_m
current_a = load_w / strip_voltage_v
controller_channels >= required_channels
controller_limit_a >= branch_current_a

PUNTO DI CONTROLLO / 03

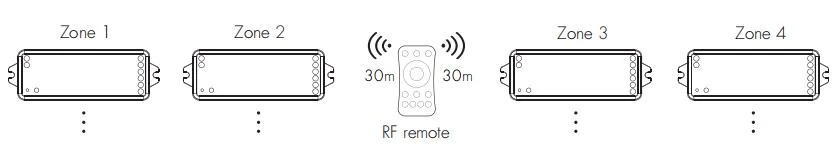

Scegli l’interfaccia dei comandi in base all’ambiente

I controller RF, Bluetooth e Wi-Fi risolvono problemi diversi di distanza di controllo e messa in servizio. Un percorso cablato 0-10 V, a taglio di fase, DALI o DMX introduce un diverso confine del segnale e va abbinato al driver o decoder corretto. Considera i nomi delle app e dei protocolli un punto di partenza: il dispositivo scelto deve documentare tipo di striscia, tensione, numero di canali e funzioni da usare.

• Piccolo dettaglio locale: privilegia un controllo semplice e raggiungibile e un percorso di alimentazione manutenibile.
• Automazione dell’ambiente: identifica la dipendenza locale o cloud prima di promettere un’integrazione.
• Controllo commerciale: registra bus, modello del decoder o driver e responsabile della messa in servizio delle scene.

PUNTO DI CONTROLLO / 04

Le strisce indirizzabili richiedono un profilo dati

Per un prodotto indirizzabile registra famiglia esatta dell’IC, tensione, ingresso dati, ordine dei colori, raggruppamento dei pixel, uscita del controller e firmware previsto. WLED può essere un percorso locale pratico per gli effetti quando l’intero percorso è identificato, ma un connettore simile o il nome del controller non provano la compatibilità. Tieni separati gli schemi dati e alimentazione per non scambiare un guasto di potenza per un guasto di segnale.

• Collega i dati del controller all’ingresso contrassegnato e condividi la massa quando il progetto lo richiede.
• Imposta il limite di luminosità a partire dal carico calcolato e dal percorso termico misurato.
• Mantieni i chip sconosciuti come "chip da confermare" finché non viene definito l’IC esatto o un profilo documentato.

PUNTO DI CONTROLLO / 05

Metti in servizio una sezione verificata

Inizia con la sezione di striscia più corta, il controller scelto e un alimentatore dimensionato correttamente. Controlla ogni canale o colore pieno, poi dimmerazione, comportamento al riavvio, luminosità massima prevista e interfaccia di controllo dalla posizione reale. Salva la configurazione funzionante con variante, firmware, cablaggio e misure di alimentazione prima di estendere all’intero impianto.

sample -> polarity_check -> channel_test
full_load -> far_end_voltage -> temperature
record: controller + firmware + variant + result

MODALITÀ DI GUASTO

Cosa va storto di solito

• Si usa un controller a tre canali con una striscia RGBW a quattro canali.
• Il controller viene trattato come alimentatore senza verificarne il limite d’uscita.
• Un’etichetta Wi-Fi, RF o Zigbee viene considerata prova dell’integrazione locale necessaria.
• Una striscia indirizzabile viene configurata da un connettore simile senza identificare IC e ordine dei colori.
• L’impianto completo viene messo in servizio solo dopo aver nascosto controller e hardware di alimentazione.

BASE TECNICA / VERSIONE

Mantieni aggiornata la decisione

Questa guida è mantenuta come record tecnico versionato. Ricontrolla la documentazione attuale del protocollo e la revisione esatta del prodotto prima di usarla in un’installazione di produzione.
