Controllo DMX per strisce LED: trasporto, canali e alimentazione

Separa trasporto DMX, decoder, mappa dei canali, topologia del segnale e alimentazione prima di mettere in servizio un impianto LED.

Stato della revisione

Riscrittura editoriale / verificare protocollo e sistema15 min di lettura / aggiornato 2026-09-02

Hai un’idea di illuminazione ma non sai quali componenti funzioneranno insieme? Dicci cosa vuoi costruire, dove andrà e quale hardware possiedi già. Verificheremo sorgente luminosa, tensione, IC LED o numero di canali, controller, driver, alimentatore, cablaggio e percorso di controllo, quindi abbineremo una configurazione smart-lighting DIY pratica prima dell’acquisto. Questa revisione prima dell’acquisto è inclusa senza costi aggiuntivi, così puoi ordinare con maggiore sicurezza e iniziare quando arrivano i componenti.

01 / Risposta breve

DMX è il trasporto di controllo, non la striscia LED. Un sistema completo assegna l’uscita del controller a un decoder o a una striscia digitale compatibile, mappa i canali sul motore luminoso e dimensiona i rami di alimentazione; indirizzi, topologia, iniezione e ripristino devono stare nello stesso registro.

A chi è rivolto

Per progettisti del controllo spettacoli che costruiscono sistemi DMX con strisce LED RGB, RGBW, monocromatiche o indirizzabili

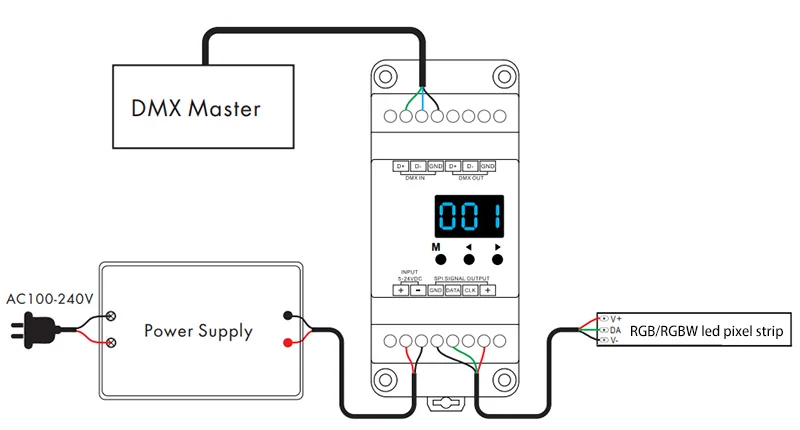

Schema di riferimento di controller DMX, decoder e striscia LED
Topologia di riferimento / il segnale DMX raggiunge la striscia tramite un’interfaccia compatibile e un percorso di alimentazione separato

PUNTO DI CONTROLLO / 01

Scegli il corretto confine dell’uscita DMX

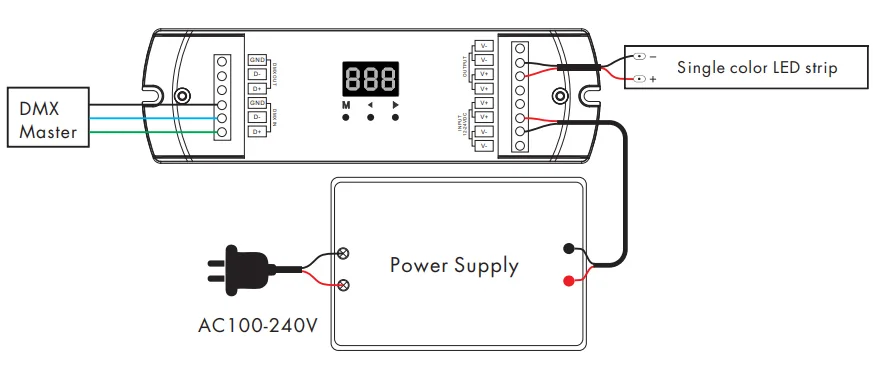

Un apparecchio con ingresso DMX nativo può ricevere direttamente il protocollo, ma una striscia analogica richiede un decoder DMX-PWM e una striscia indirizzabile può richiedere una conversione DMX-SPI compatibile. L’uscita del decoder deve corrispondere a tensione, numero di canali e tipo di segnale della striscia. Non collegare la coppia DMX a un pad RGB e non presumere che ogni striscia digitale capisca DMX senza interfaccia.

  • Indica separatamente controller, trasporto, decoder, motore luminoso e alimentatore.
  • Verifica se l’uscita è PWM, SPI o un ingresso DMX nativo.
  • Registra l’IC indirizzabile esatto e l’ordine dei colori.

PUNTO DI CONTROLLO / 02

Mappa indirizzi e canali con criterio

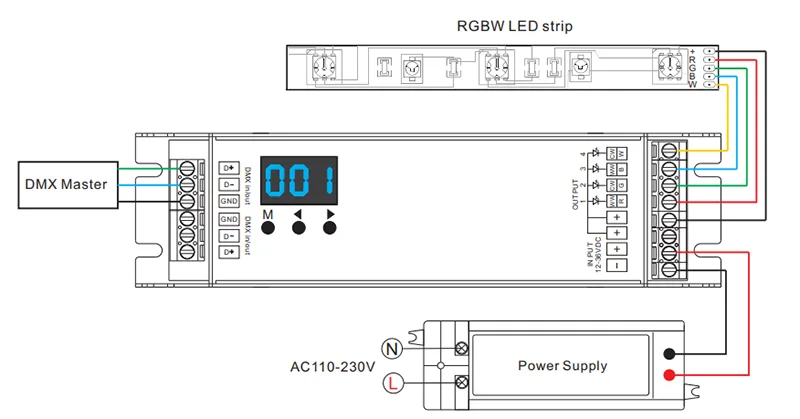

Ogni decoder o apparecchio necessita di un intervallo di indirizzi e ogni intervallo può rappresentare un numero diverso di canali. RGB, RGBW, CCT e RGBCCT usano mappe differenti; un decoder digitale può anche assegnare canali per gruppo di pixel. Scrivi nel passaggio di consegna indirizzo iniziale, universo, ordine dei canali, gruppo di pixel e stato di ripristino. Una luce che risponde non dimostra che colore o gruppo siano mappati correttamente.

  • Riserva spazio di indirizzi per ogni ramo e futura unità di servizio.
  • Segna l’ordine dei canali su controller, decoder e capo della striscia.
  • Prova un singolo indirizzo prima di attivare l’intero universo.

PUNTO DI CONTROLLO / 03

Costruisci una topologia DMX leggibile

Il cablaggio DMX richiede fonte, percorso, ordine dei dispositivi e strategia di terminazione definiti. Mantieni la catena quando l’hardware lo richiede, evita diramazioni a stella non previste e separa il segnale dai conduttori di potenza quando possibile. Se a monte usi un gateway di rete o trasporto Art-Net, registra separatamente rete, universo, confine del nodo e linea DMX fisica.

  • Usa il tipo di cavo e la terminazione specificati per il sistema.
  • Documenta posizione e intervallo di indirizzi di ogni decoder.
  • Tieni un cavo di prova corto e noto per isolare i guasti del segnale.

PUNTO DI CONTROLLO / 04

Alimenta i rami luminosi in modo indipendente

DMX trasporta dati di controllo; non alimenta il carico della striscia. Dimensiona alimentatore DC, distribuzione, fusibili, cavo e punti di iniezione per lo stato massimo di ogni ramo. Un decoder analogico può commutare molta corrente e una striscia indirizzabile può assorbirla su più gruppi: numero di canali e corrente di alimentazione vanno quindi verificati separatamente. Documenta masse del segnale e dell’alimentazione e limiti di protezione dell’hardware scelto.

dmx_channels = decoder_map(universe, start_address)
branch_w = watts_per_m * branch_length_m
branch_a = branch_w / strip_voltage_v
verify(signal_path && branch_fuse && loaded_voltage)

PUNTO DI CONTROLLO / 05

Metti in servizio un ramo prima di ampliare lo spettacolo

Inizia con un controller, un decoder o apparecchio e una striscia corta. Verifica indirizzo, ordine dei colori, dimmerazione, direzione dati, polarità di alimentazione e stato di ripristino. Aggiungi i rami uno alla volta controllando linea DMX, intervalli, tensione sotto carico, temperatura dei connettori e recupero del controller dopo un ciclo di alimentazione. Registra universo, versione software o firmware, impostazione del decoder, terminazione, distribuzione e limiti esatti.

  • Prova nero, bianco pieno, transizioni di colore e perdita di comunicazione.
  • Controlla ogni ramo dal punto di servizio, non solo dalla console.
  • Lascia una scena manuale di ripristino e un sezionamento identificato.

MODALITÀ DI GUASTO

Cosa va storto di solito

  • Un cavo DMX viene collegato direttamente a una striscia analogica o digitale senza interfaccia compatibile.
  • Numero di canali, indirizzo iniziale o ordine dei colori vengono copiati tra motori luminosi diversi.
  • Il segnale viene cablato a stella o lasciato senza terminazione senza verificare il requisito del sistema.
  • Il controllo DMX è dimostrato, ma non il ramo di alimentazione, il fusibile o la tensione in fondo.
  • Una scena viene consegnata senza provare spegnimento, perdita di comunicazione e ripristino dopo il riavvio.

BASE TECNICA / VERSIONE

Mantieni aggiornata la decisione

Questa guida è mantenuta come record tecnico versionato. Ricontrolla la documentazione attuale del protocollo e la revisione esatta del prodotto prima di usarla in un’installazione di produzione.

Prima dell’installazione

Confronta tensione, motore luminoso, driver, controller, firmware e condizioni di installazione scelti con la scheda prodotto e il brief del progetto.

FAQ / RISPOSTE RAPIDE

Domande frequenti su questa configurazione luminosa

DMX può controllare qualsiasi striscia LED?

Non direttamente. Strisce DMX native, PWM analogiche e SPI indirizzabili richiedono interfacce diverse. Usa un decoder o convertitore compatibile e verifica tensione, canali, segnale e IC.

DMX alimenta la striscia?

No. DMX trasporta dati di controllo. La striscia richiede alimentatore, cavo, fusibile, distribuzione e iniezione dimensionati separatamente.

Serve un terminatore per ogni decoder DMX?

Dipende dalla topologia fisica e dalle indicazioni dell’hardware. Documenta l’ordine dei dispositivi e termina l’estremità della linea dove lo richiede il sistema, senza aggiungere diramazioni casuali.
