วิธีต่อแถบ LED เข้ากับแหล่งจ่ายไฟ

จุดตรวจสอบ / 01

อ่านแหล่งจ่ายจากด้านเอาต์พุต

แถบแรงดันต่ำต้องใช้เอาต์พุต DC ของแหล่งจ่าย ไม่ใช่อินพุตไฟบ้าน ตรวจแรงดันเอาต์พุต ขั้วบวกและลบ กระแสสูงสุด และระดับสภาพแวดล้อมจากฉลาก แถบ 12 V ต้องใช้เอาต์พุต DC 12 V ที่ควบคุมแรงดันแล้ว ส่วนแถบ 24 V ต้องใช้ 24 V DC กำลังวัตต์ที่สูงกว่าจะมีประโยชน์ก็ต่อเมื่อแรงดันและโทโพโลยีถูกต้องแล้ว

• แยกตรวจขั้วอินพุต AC และขั้วเอาต์พุต DC ออกจากกัน
• ตรวจแรงดันแถบและขั้วไฟ DC ก่อนเลือกขั้วต่อ
• เก็บพิกัดแหล่งจ่ายและสภาพแวดล้อมการติดตั้งไว้ในบันทึกโครงการ

จุดตรวจสอบ / 02

เลือกวิธีต่อให้เหมาะกับโครงการ

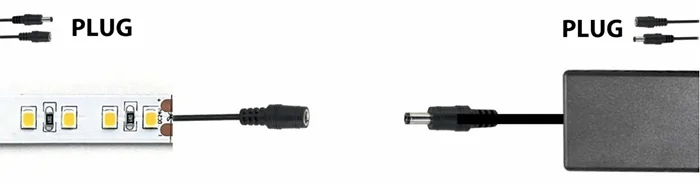

อะแดปเตอร์แบบปลั๊กเหมาะกับการติดตั้งระยะสั้นที่เข้าถึงได้และใช้ขั้วต่อ barrel หรือขั้วต่อแถบที่ตรงกัน แหล่งจ่ายแบบเทอร์มินัลเหมาะกับจุดกระจายถาวรที่ติดป้ายและยึดสายแขนงได้ ไม่มีรูปแบบใดปลอดภัยกว่าโดยอัตโนมัติ เพราะกล่อง ทางเข้าเคเบิล ฟิวส์ การกันแรงดึง และการเข้าถึงเป็นตัวกำหนดผลลัพธ์ เทอร์มินัลที่หลวมหรือสายไฟบ้านที่เปิดโล่งไม่ใช่งานติดตั้งที่เสร็จสมบูรณ์

• ใช้ขั้วต่อที่ตรงชนิด ขนาด barrel และพิกัดกระแส
• ใช้ปลอกย้ำหรือวิธีเข้าปลายที่ระบุไว้สำหรับเทอร์มินัลสกรู
• ให้งานไฟบ้านอยู่ภายในข้อกำหนดท้องถิ่นและขอบเขตคุณสมบัติของช่างติดตั้ง

จุดตรวจสอบ / 03

รักษาขั้วไฟและการคลายแรงเชิงกล

ต่อบวกเข้าบวกและลบเข้าลบ จากนั้นดึงสายแรงดันต่ำแต่ละเส้นเบา ๆ เพื่อตรวจการยึดทางกล หากตัดแถบแล้ว ให้เปิดทองแดงสะอาดเท่าที่จำเป็นสำหรับขั้วต่อหรือจุดบัดกรี โดยไม่ขูดสารเคลือบส่วนที่เหลือ จัดแนวสายไม่ให้รอยต่อรับน้ำหนักของแนวแถบ การต่อไฟที่ถูกต้องก็ล้มเหลวได้ หากสายทำให้แพดงอหรือนำน้ำและฝุ่นเข้าสู่รอยต่อ

• ติดป้ายเอาต์พุต DC ก่อนซ่อนแหล่งจ่าย
• เหลือสายสำหรับซ่อมบำรุงที่ปลายแถบและจุดกระจาย
• ใช้การปิดผนึกปลายเมื่อโครงสร้างของแถบต้องการ

จุดตรวจสอบ / 04

กระจายหลายแถบจากแหล่งจ่ายร่วม

แหล่งจ่ายหนึ่งตัวจ่ายไฟให้หลายแถบได้เมื่อเอาต์พุตรวม การป้องกันแขนง และอุปกรณ์กระจายถูกกำหนดขนาดตามโหลดรวม สำหรับผังที่ยาวหรือกระแสสูง ให้เดินสายแขนงบวกและลบแยกจากจุดกระจาย ค่ากำลังเผื่อของแหล่งจ่ายไม่ได้ทำให้ขั้วต่อหรือสายขนาดเล็กเหมาะกับแขนงที่ใหญ่ขึ้น คำนวณแต่ละแขนง แล้วตรวจสอบกระแสรวมและแรงดันขณะมีโหลดที่จุดไกลที่สุด

total_w = sum(branch_watts)
total_a = total_w / output_voltage_v
supply_w >= total_w * 1.20
check_each_branch = voltage_at_load && connector_current

จุดตรวจสอบ / 05

เปิดไฟตามลำดับที่ควบคุมได้

ก่อนจ่ายไฟ ตรวจปลายที่ตัด ฝาครอบขั้วต่อ แคลมป์เทอร์มินัล และแนวสาย ทดลองส่วนสั้นก่อน จากนั้นทดลองแขนงทั้งหมดที่ความสว่างต่ำและสถานะสูงสุดตามแผน เฝ้าดูการกลับขั้ว ตัวควบคุมรีเซ็ต การกะพริบ เทอร์มินัลร้อน หรือแหล่งจ่ายตัดการทำงาน ถ่ายภาพเส้นทาง DC ที่เสร็จแล้ว ติดป้ายจุดตัดไฟ และวางแหล่งจ่ายให้ตรวจได้แทนการปิดผนึกไว้หลังไฟ

• ถ้ามี ให้ใช้แหล่งจ่ายแบบตั้งโต๊ะที่จำกัดกระแสในการทดสอบเล็กครั้งแรก
• วัดแรงดันเอาต์พุตที่แหล่งจ่ายและที่แถบขณะมีโหลด
• บันทึกแหล่งจ่าย ฟิวส์ ความยาวแขนง และชนิดขั้วต่อเพื่อการซ่อมบำรุง

รูปแบบความล้มเหลว

สิ่งที่มักผิดพลาด

• ต่อแถบเข้ากับอินพุต AC แทนเอาต์พุต DC ของแหล่งจ่าย
• จับคู่แรงดันจากรูปร่างขั้วต่อแทนการอ่านฉลากของแถบและแหล่งจ่าย
• ขั้วบวกและลบสลับกันหลังตัดหรือต่อความยาว
• ใช้แหล่งจ่ายร่วมโดยไม่รวมโหลดและกระแสของแขนง
• ปล่อยรอยต่อไม่มีตัวรองรับหรือเปิดโล่งทั้งที่อยู่ในสภาพแวดล้อมที่หนัก

พื้นฐานทางเทคนิค / เวอร์ชัน

รักษาการตัดสินใจให้เป็นปัจจุบัน

คู่มือนี้จัดทำเป็นระเบียนทางเทคนิคที่มีการกำกับเวอร์ชัน โปรดตรวจเอกสารโปรโตคอลปัจจุบันและรุ่นผลิตภัณฑ์ที่แน่นอนอีกครั้งก่อนใช้กับการติดตั้งเพื่อการผลิต
