วิธีเดินสายแถบ LED RGB: ระบุช่องสัญญาณก่อนจ่ายไฟ

จุดตรวจสอบ / 01

ระบุแพดทั้งสี่ก่อนเรียกชื่อสี

แถบ RGB แบบแอนะล็อกมักมีตัวนำร่วมหนึ่งเส้นและทางกลับของสีที่สวิตช์แยกกันสามช่อง หลายรุ่นใช้ขั้วบวกร่วมกับทางกลับ R, G และ B แต่เครื่องหมายบนแถบ ทิศทางคอนเน็กเตอร์ และคู่มือคอนโทรลเลอร์สำคัญกว่าสีสาย อย่าสรุปว่าแถบ RGB แบบระบุตำแหน่งได้ใช้ความหมายของสี่ขาเหมือนกัน เพราะอาจต้องใช้ไฟเลี้ยง กราวด์ และข้อมูลแทนทางกลับ PWM สามช่อง

• ถ่ายรูปเครื่องหมายบนแถบและทิศทางคอนเน็กเตอร์ก่อนตัด
• ยืนยันแรงดันและว่าเป็นแถบแอนะล็อกหรือแบบระบุตำแหน่งได้
• ถือ R, G และ B เป็นชื่อช่องสัญญาณจนกว่าจะมีการบันทึกลำดับขาที่แน่นอน

จุดตรวจสอบ / 02

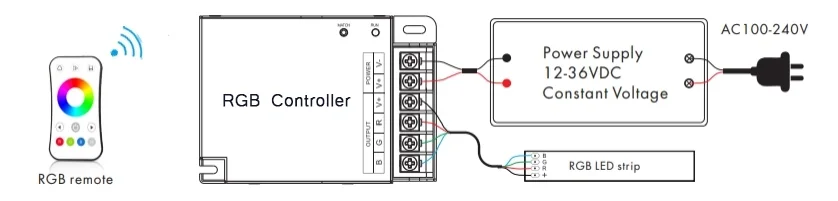

วางคอนโทรลเลอร์ไว้ระหว่างแถบกับแหล่งจ่าย

สำหรับแถบแอนะล็อกแรงดันคงที่ เอาต์พุตของคอนโทรลเลอร์ต่อเข้าช่องของแถบ และอินพุตต่อเข้ากับแหล่งจ่าย DC แรงดันของแหล่งจ่ายต้องตรงกับแถบ และคอนโทรลเลอร์ต้องรองรับแรงดัน จำนวนช่อง และกระแสรวมเดียวกัน ผลิตภัณฑ์ RGBW มีการจัดช่องสัญญาณสี่ช่องต่างกันแม้คอนเน็กเตอร์จะดูคล้ายกัน จึงอย่าใช้คอนโทรลเลอร์ RGB แทนอุปกรณ์ RGBW หรืออุปกรณ์แบบระบุตำแหน่งได้

• อ่านเครื่องหมายอินพุตและเอาต์พุตบนคอนโทรลเลอร์ ไม่ใช่ดูแค่รูปปลั๊ก
• ให้ขั้วบวกและขั้วลบของแหล่งจ่ายอยู่ฝั่งอินพุตของคอนโทรลเลอร์
• เว้นทางเข้าถึงคอนโทรลเลอร์เพื่อรีเซ็ต เปลี่ยน และตรวจความร้อน

จุดตรวจสอบ / 03

คำนวณโหลดในสถานะเต็ม

กำหนดขนาดแขนงจากสถานะที่ใช้กระแสมากที่สุด ไม่ใช่จากฉากสีเดียวที่สว่างน้อย เริ่มจากวัตต์ต่อเมตรของรุ่นย่อยที่แน่นอน คูณด้วยความยาวที่ติดตั้ง และแปลงเป็นกระแสที่แรงดันที่เลือก รวมพิกัดคอนโทรลเลอร์ ความยาวสาย พิกัดคอนเน็กเตอร์ และเผื่อสำหรับการวางแผน คอนโทรลเลอร์ที่แสดงสีได้ไม่ได้หมายความว่าจะรองรับกระแสของหลายช่วงที่ต่อขนานโดยอัตโนมัติ

load_w = watts_per_m * length_m
current_a = load_w / voltage_v
branch_current_a <= controller_output_limit
supply_w >= load_w * 1.20

จุดตรวจสอบ / 04

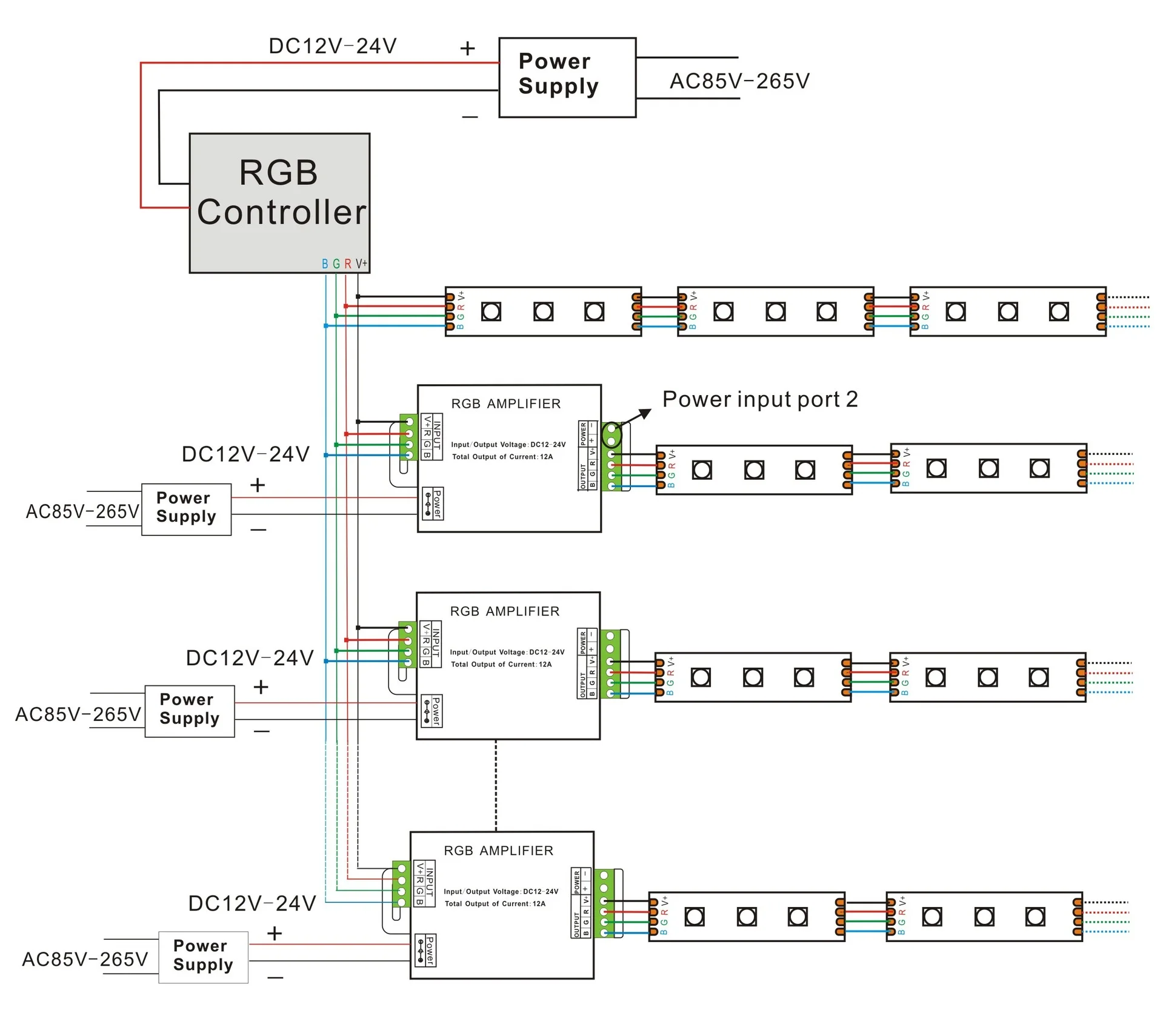

ใช้แขนงขนานสำหรับระยะไกล

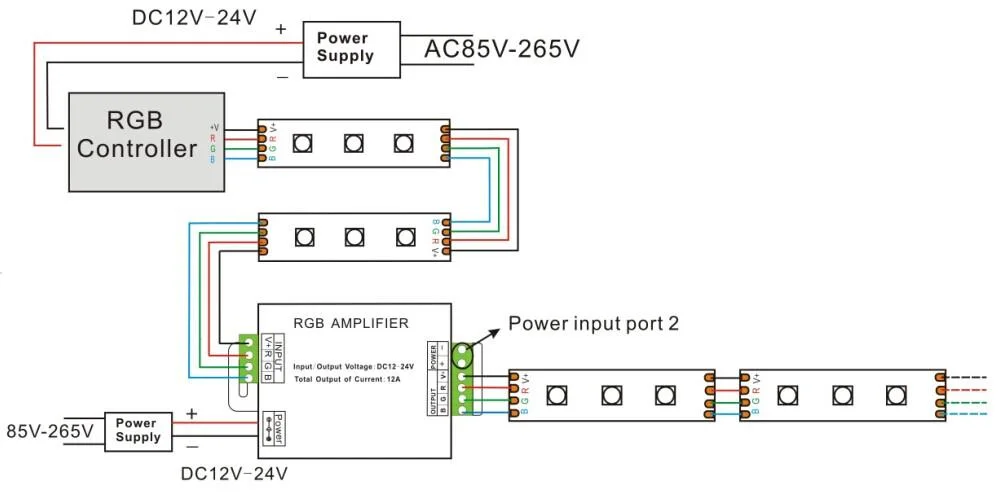

การติดตั้ง RGB ที่ยาวควรกระจายไฟไปยังช่วงแยกกัน แทนการจ่ายไฟทุกเมตรผ่านแถบช่วงก่อนหน้า สัญญาณคอนโทรลเลอร์และเส้นทางไฟเป็นคนละเรื่อง แอมพลิไฟเออร์แอนะล็อกใช้ได้เฉพาะเมื่อคอนโทรลเลอร์และแอมพลิไฟเออร์รองรับโครงสร้างแถบ แรงดัน และกระแสเดียวกัน อย่าวางแอมพลิไฟเออร์แอนะล็อกบนสายข้อมูลดิจิทัล และอย่าถือว่าความยาวที่โฆษณาเป็นหลักฐานว่าแขนงปลอดภัยทางไฟฟ้า

• จ่ายไฟให้แต่ละแขนงจากจุดกระจายที่มีฟิวส์เมื่อกระแสต้องการ
• รักษาขั้วไฟและลำดับช่องสัญญาณให้เหมือนกันทุกแขนง
• วัดช่วงแรกและช่วงสุดท้ายขณะเปิดสถานะสว่างตามแผน

จุดตรวจสอบ / 05

ทดสอบใช้งานทุกช่องก่อนติดตั้ง

เมื่อถอดไฟแล้ว ให้ตรวจขั้ว การยึดของขั้วต่อ และทองแดงที่เปิดอยู่ จ่ายไฟที่ความสว่างควบคุมได้ เลือกสีแดง เขียว น้ำเงิน สีผสม และสถานะสูงสุดตามแผน แล้วตรวจว่าทุกช่วงตอบสนองเหมือนกัน มองหาช่องที่สลับ ลอจิกแพดหลวม คลาดสี คอนเน็กเตอร์ร้อน หรือคอนโทรลเลอร์รีเซ็ตเอง ถ่ายรูปผังขาสุดท้ายและติดป้ายปลายทั้งสองก่อนซ่อนแถบ

• ตรวจลำดับสีและความสว่างที่แขนงไกลที่สุด
• ตรวจแรงดันและอุณหภูมิคอนเน็กเตอร์ในสถานะสูงสุดตามแผน
• บันทึกคอนโทรลเลอร์ แหล่งจ่าย ฟิวส์ และผังแขนงสำหรับการซ่อมครั้งต่อไป

sample -> R/G/B_test -> polarity_check
full_color -> far_end_voltage -> temperature
handoff: pinout + controller + supply + branches

รูปแบบความล้มเหลว

สิ่งที่มักผิดพลาด

• ติดคอนเน็กเตอร์ RGB กับแถบแบบระบุตำแหน่งได้หรือ RGBW เพราะจำนวนพินดูคล้ายกัน
• ต่อสายตัวนำร่วมและสายกลับของช่องสัญญาณสลับกันที่คอนโทรลเลอร์
• ต่อหลายช่วงแบบพ่วงต่อกันจนคอนโทรลเลอร์หรือสายต้องรับกระแสเกินพิกัด
• ใช้แอมพลิไฟเออร์โดยไม่มีทางจ่ายไฟที่เข้ากันได้ หรือวางไว้บนสายข้อมูลดิจิทัล
• ปิดงานติดตั้งก่อนทดสอบทุกสี ทุกแขนง และสถานะความสว่างสูงสุด

พื้นฐานทางเทคนิค / เวอร์ชัน

รักษาการตัดสินใจให้เป็นปัจจุบัน

คู่มือนี้จัดทำเป็นระเบียนทางเทคนิคที่มีการกำกับเวอร์ชัน โปรดตรวจเอกสารโปรโตคอลปัจจุบันและรุ่นผลิตภัณฑ์ที่แน่นอนอีกครั้งก่อนใช้กับการติดตั้งเพื่อการผลิต
