วิธีเดินสายไฟเส้น LED สีเดียว: วางเส้นทางแรงดันต่ำให้ชัดเจน

จุดตรวจสอบ / 01

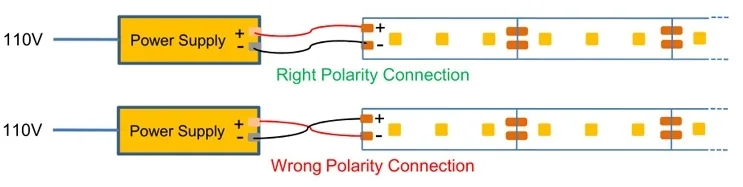

เริ่มจากจุดต่อแบบตัวนำสองเส้น

ไฟเส้นสีเดียวมักมีแพดหรือสายขั้วบวกและขั้วลบ เครื่องหมายบน PCB ทิศทางคอนเน็กเตอร์ และขั้วของแหล่งจ่ายเป็นข้อมูลอ้างอิงที่เชื่อถือได้ สีแดงและดำเป็นเพียงธรรมเนียมทั่วไป ยืนยันว่าเป็น 5 V, 12 V หรือ 24 V ก่อนต่อ เพราะแผงที่ดูเหมือนกันอาจอยู่ในกลุ่มแรงดันต่างกัน

• อ่านแรงดันที่พิมพ์บนไฟเส้น ฉลากม้วน หรือบันทึกผลิตภัณฑ์
• รักษาปลายที่ตัดให้สะอาดเพื่อให้แพดทองแดงทั้งสองยังใช้งานได้
• ใช้มิเตอร์ตรวจขั้วเอาต์พุต DC เมื่อเครื่องหมายของแหล่งจ่ายไม่ชัดเจน

จุดตรวจสอบ / 02

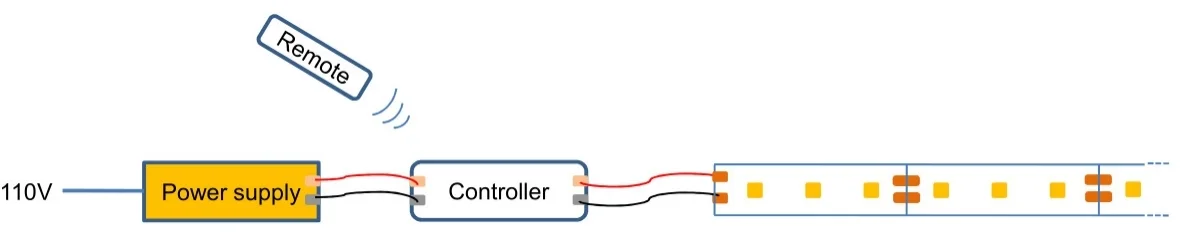

เลือกจ่ายไฟตรงหรือหรี่แสงฝั่งแรงดันต่ำ

สำหรับงานที่ใช้ความสว่างคงที่ ต่อไฟเส้นเข้ากับแหล่งจ่ายแรงดันคงที่ที่ตรงกันได้โดยตรง หากต้องการหรี่แสง ให้วาง PWM ดิมเมอร์ที่มีพิกัดระหว่างแหล่งจ่ายกับไฟเส้น และกำหนดขนาดเอาต์พุตดิมเมอร์กับแหล่งจ่ายให้รองรับโหลดเต็ม สวิตช์ผนังฝั่ง AC ไม่ใช่ดิมเมอร์แรงดันต่ำ จึงห้ามใช้ควบคุมไฟเส้น DC เว้นแต่ระบบไดรเวอร์ทั้งหมดออกแบบมาให้ทำเช่นนั้น

• เส้นทางตรง: ไฟเส้น -> แหล่งจ่าย DC -> อุปกรณ์ตัดไฟหรือสวิตช์
• เส้นทางหรี่แสง: ไฟเส้น -> PWM ดิมเมอร์ -> แหล่งจ่าย DC
• อย่าวางอุปกรณ์ PWM แรงดันต่ำที่ขั้วอินพุต AC

จุดตรวจสอบ / 03

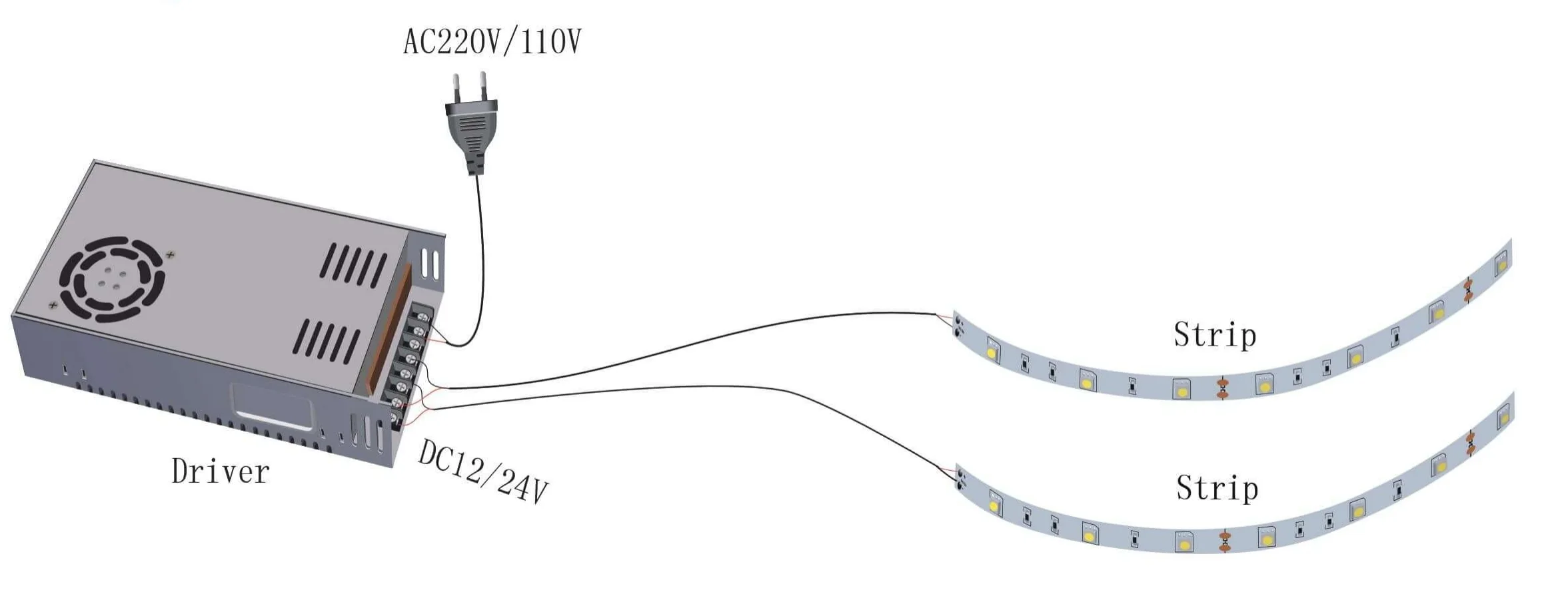

จ่ายไฟให้ไฟเส้นหลายชุดเป็นโหลดขนาน

ไฟเส้นสีเดียวหลายชุดใช้แหล่งจ่ายเดียวกันได้เมื่อแหล่งจ่าย บล็อกกระจาย ฟิวส์ สาย และดิมเมอร์รองรับกระแสรวม นำสายของแต่ละแขนงกลับไปยังจุดกระจายแยกกันเมื่อทำได้ แทนการใช้ไฟเส้นชุดแรกเป็นบัสให้ช่วงถัดไป การต่อขนานช่วยรักษาแผนแรงดัน แต่ไม่ได้ยกเลิกการคำนวณแรงดันตกในแต่ละแขนง

total_load_w = sum(branch_watts)
supply_w >= total_load_w * 1.20
branch_current_a = branch_watts / voltage_v

จุดตรวจสอบ / 04

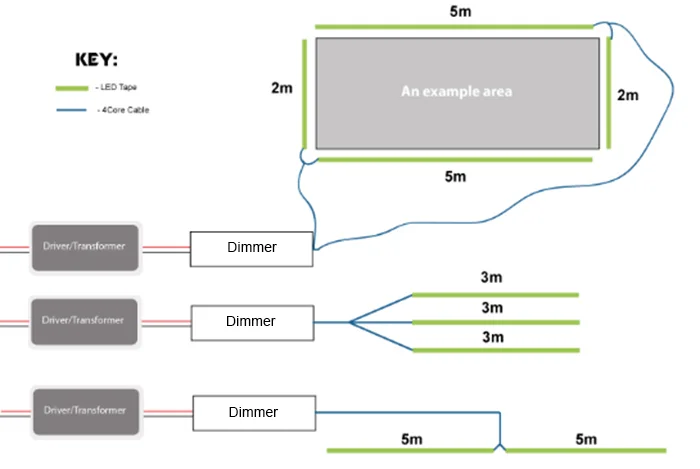

วางแผนจุดจ่ายเพิ่มจากข้อมูลไฟเส้นจริง

ระยะที่อนุญาตขึ้นอยู่กับโครงสร้างไฟเส้น วัตต์ต่อเมตร ทองแดง สาย และระดับความสว่าง ไฟเส้น 24 V มักจ่ายจากปลายเดียวได้ไกลกว่า 5 V แต่ความยาวทั่วไปไม่แทนการวัดขณะมีโหลด สำหรับชั้นวาง ร่อง หรือชั้นวางยาว ให้แบ่งเป็นโซนตามธรรมชาติและจ่ายไฟตรงให้แต่ละโซน จัดแผนช่องของคอนโทรลเลอร์หรือดิมเมอร์ให้ตรงกับโซน

• ใช้ความสว่างสูงสุดตามแผนเพื่อตรวจแรงดันตก
• วัดปลายทั้งสองของแต่ละแขนงหลังไฟเส้นถึงอุณหภูมิทำงาน
• เหลือจุดตัดไฟหรือวงสายสำหรับซ่อมบำรุงที่รอยต่อซ่อนทุกจุด

จุดตรวจสอบ / 05

ทดสอบความสว่างต่ำ ปกติ และสูงสุด

ก่อนติดตั้ง ตรวจรอยต่อทุกจุดและยืนยันขั้วเมื่อถอดไฟแล้ว เปิดที่ความสว่างต่ำ จากนั้นเปลี่ยนไปตามช่วงที่วางแผน พร้อมตรวจความสม่ำเสมอ การกะพริบ ความร้อนของคอนเน็กเตอร์ และการทำงานของแหล่งจ่าย หากควบคุมหลายแขนงพร้อมกัน ให้ทดสอบทั้งพร้อมกันและแยกกัน ถ่ายรูปการเดินสายสุดท้ายและบันทึกแรงดันไฟเส้น W/m ความยาวแขนง แหล่งจ่าย ดิมเมอร์ และฟิวส์

• ตรวจว่า LED ช่วงแรกและช่วงสุดท้ายตอบสนองพร้อมกัน
• ตรวจระดับต่ำสุดของดิมเมอร์ว่ามีการกะพริบหรือดับหรือไม่
• อย่าปิดโปรไฟล์จนกว่าแหล่งจ่ายและรอยต่อจะยังซ่อมบำรุงได้

low -> normal -> full_brightness
far_end_voltage -> flicker -> temperature
handoff: strip + voltage + branches + supply + dimmer + fuse

รูปแบบความล้มเหลว

สิ่งที่มักผิดพลาด

• เดาแรงดันของไฟเส้นจากปลั๊กหรือสีสาย
• ต่อดิมเมอร์แรงดันต่ำเข้ากับอินพุต AC ของแหล่งจ่าย
• ต่อหลายช่วงแบบพ่วงจนเกินขีดจำกัดแรงดันและกระแส
• แหล่งจ่ายมีวัตต์ตามพิกัดเพียงพอ แต่สายแขนงหรือดิมเมอร์มีขนาดต่ำกว่าที่ต้องใช้
• ทดสอบระบบที่ความสว่างต่ำเท่านั้น ทำให้ปัญหาโหลดเต็มเกิดหลังติดตั้ง

พื้นฐานทางเทคนิค / เวอร์ชัน

รักษาการตัดสินใจให้เป็นปัจจุบัน

คู่มือนี้จัดทำเป็นระเบียนทางเทคนิคที่มีการกำกับเวอร์ชัน โปรดตรวจเอกสารโปรโตคอลปัจจุบันและรุ่นผลิตภัณฑ์ที่แน่นอนอีกครั้งก่อนใช้กับการติดตั้งเพื่อการผลิต
