LED-Streifenbreite: PCB passend zu Profil und Anschluss auswählen

KONTROLLPUNKT / 01

Den vollständigen Einbauraum messen

Die PCB-Breite ist nur das erste Maß. Messen Sie die lichte Profilbreite, Diffusorlippen, Beschichtung, Lötstelle, Stecker, Kabelausgang und Biegefreiraum. Bei einer Möbelnut oder einem Eckprofil müssen auch die Werkzeuge für Montage und Reparatur Platz haben. Eine Platine kann vor dem Verdrahten passen und nach Lötstelle und Zugentlastung zu groß sein.

• Lichte Breite und Höhe an der engsten Stelle notieren.
• Prüfen, ob das Profil die gewählte beschichtete oder ummantelte Variante aufnimmt.
• Genug Platz lassen, um den Diffusor abzunehmen und eine Serviceleitung herauszuziehen.

KONTROLLPUNKT / 02

Die Breite beeinflusst den Wärmeweg

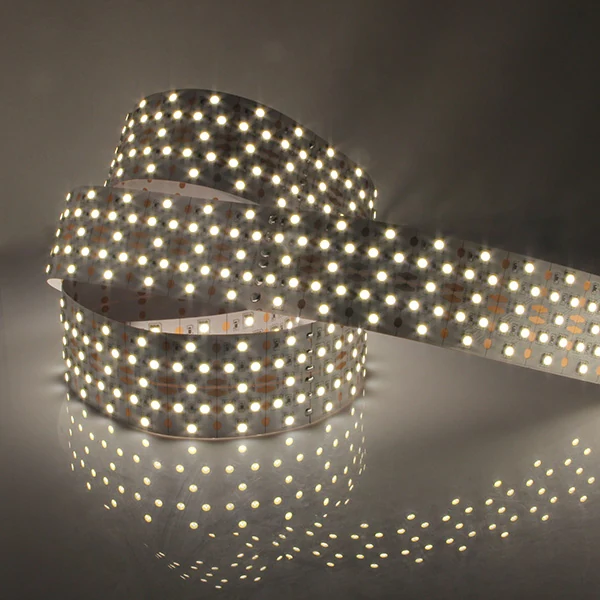

Eine breitere Platine kann mehr Kupferfläche bieten oder eine bestimmte LED-Anordnung ermöglichen, aber die Breite allein beweist weder Lichtleistung noch Effizienz. Vergleichen Sie Watt pro Meter, Dichte, Kupferaufbau, Montagefläche, Umgebungstemperatur und Diffusor gemeinsam. Auch ein schmaler Streifen mit hoher Dichte kann Wärmeableitung benötigen, während eine breite Platine mit geringer Leistung besser in ein geschütztes Detail passt.

• Gehäusegröße, Platinenbreite und LED-Dichte als getrennte Angaben behandeln.
• Einen breiten Streifen nicht nur auswählen, weil er auf einem Produktfoto heller wirkt.
• Das gewählte Profil oder die Montagefläche zur Wärmeabfuhr nutzen, wenn die Last es erfordert.

KONTROLLPUNKT / 03

Die Breite aus der Lichtaufgabe ableiten

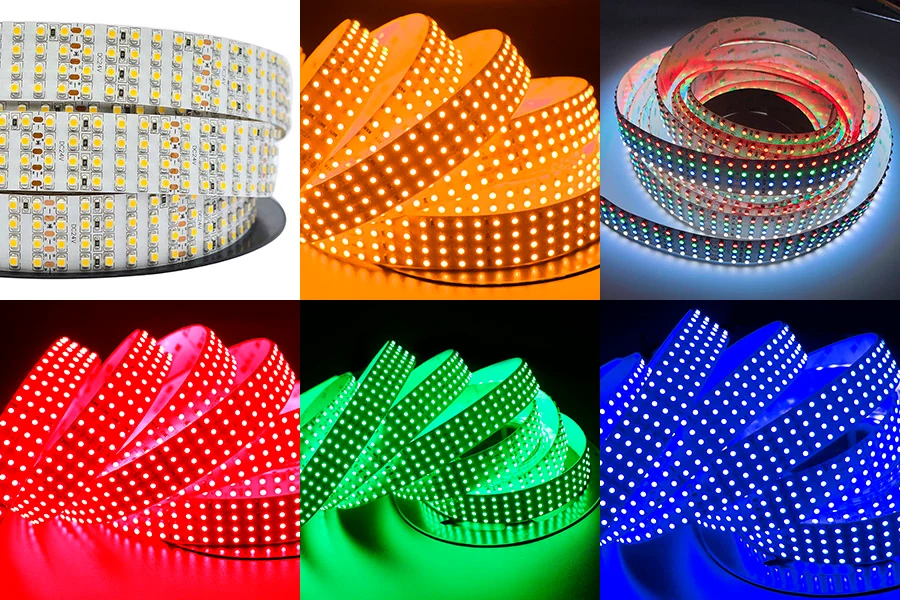

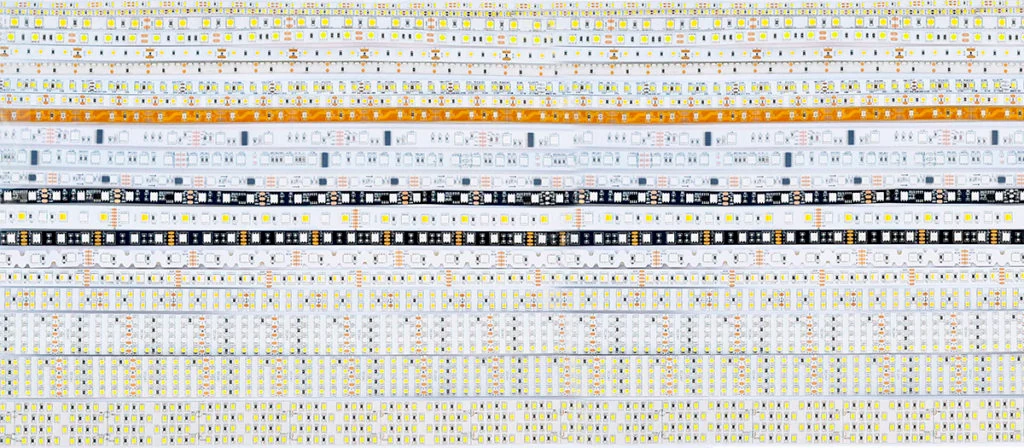

Schmale Streifen eignen sich für enge Möbel, Regale und kleine Profile. Standardbreiten bieten oft mehr Auswahl bei Steckern und Diffusoren. Breite oder mehrreihige Platinen können bei genügend Profilraum für höhere Leistung oder eine breite Lichtlinie geeignet sein. Das sind Startkategorien, keine Leistungszusagen; genaue Spannung, Schnittabstand, Leistung und Lichtquelle entscheiden weiterhin.

• Möbeldetail: vollständige Passung und Biegerichtung priorisieren.
• Sichtbare Lichtlinie: Dichte, Diffusortiefe und Blendung aus der echten Blickrichtung vergleichen.
• Arbeitslicht mit hoher Leistung: Lichtleistung und Temperatur bei der vorgesehenen Betriebshöhe prüfen.

KONTROLLPUNKT / 04

Stecker, Schnittmarken und Profilenden prüfen

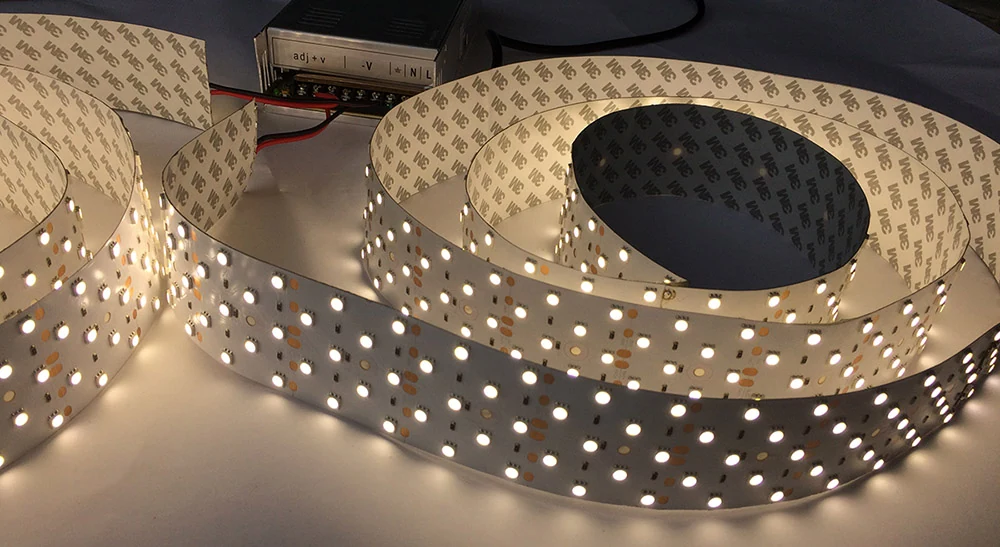

Der Stecker muss zu Streifenbreite, Pinzahl, Strom und Polarität passen. Ein breiter Streifen kann eine größere Klemme benötigen, ein schmaler bietet eventuell weniger Kupfer für eine Lötstelle. Bestätigen Sie Schnittabstand und Kabelausgang, bevor Sie die Profillänge bestellen, und lassen Sie am Ende Platz für Stecker oder angelötete Leitung. Der Deckel darf keine erhöhte Lötstelle quetschen.

fit_width_mm = board_width + coating + joint_clearance
thermal_path = watts_per_m + mounting_surface + ambient
approve = fit_width_mm <= channel_clear_width

KONTROLLPUNKT / 05

Eine Probe aus der fertigen Blickrichtung freigeben

Montieren Sie ein kurzes Stück der gewählten Breite in das echte Profil, mit dem echten Diffusor und der echten Oberfläche. Prüfen Sie die geplante Helligkeit, Farbe oder CCT, kontrollieren Sie den ersten und letzten Abschnitt und nehmen Sie den Deckel ab, um den Servicezugang zu bestätigen. Halten Sie Breite, Spannung, Dichte, Leistung, Schnittabstand, Stecker und Profil in der Enddokumentation fest, damit ein Ersatz nicht nach einem Foto gewählt wird.

• Lichtleistung und Gleichmäßigkeit erst mit montiertem Diffusor beurteilen.
• Die Spannung am Streifen im geplanten maximalen Zustand messen.
• Einen Reststreifen oder Querschnitt dokumentieren, wenn ein späterer Austausch wahrscheinlich ist.

FEHLERBILDER

Was meistens schiefgeht

• Die nackte PCB passt, aber Beschichtung oder Lötstelle nicht.
• Die Breite wird als Abkürzung für Helligkeit, CRI oder Lebensdauer verwendet.
• Der Stecker wird nach Sichtmaß gewählt, ohne Pinbelegung und Strom zu prüfen.
• Das Profil wird bestellt, bevor Schnittabstand und Kabelausgang bekannt sind.
• Die Probe wird ohne endgültigen Diffusor geprüft, sodass später Blendung und Hotspots auftreten.

TECHNISCHE GRUNDLAGE / VERSION

Die Entscheidung aktuell halten

Dieser Leitfaden wird als versionierter technischer Datensatz gepflegt. Prüfe die aktuelle Protokolldokumentation und die genaue Produktrevision erneut, bevor du ihn in einer Produktionsinstallation einsetzt.
